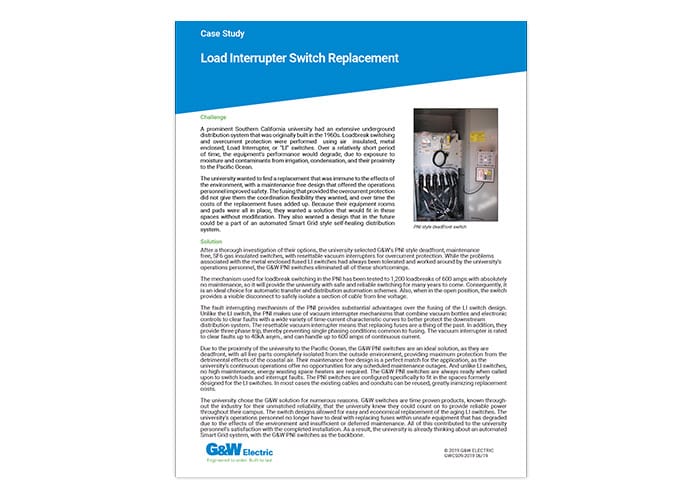

挑战：
南加州一所著名的大学拥有一个庞大的地下配电系统，最初建于20世纪60年代。负载断开开关和过流保护通过空气绝缘、金属封闭的负载中断器（LI）开关实现。在相对较短的时间内，由于暴露于灌溉、冷凝及靠近太平洋的湿气和污染物，设备的性能会逐渐下降。大学希望找到一种不受环境影响的替代方案，采用免维护设计，提升运营人员的安全性。提供过流保护的引信并未提供他们期望的协调灵活性，随着时间推移更换引信的成本不断增加。由于他们的设备室和停机坪都已就位，他们希望找到一个无需改动即可融入这些空间的解决方案。他们还希望设计未来能成为自动化智能电网式自修复分配系统的一部分。
解决方案：
经过全面调查，大学选择了G&W Electric的PNI式死前置、免维护、SF6气体绝缘开关，配备可复位真空断路器以保护过流。虽然金属封闭式熔断锂离子开关的问题一直被大学运营人员容忍并解决，但G&W Electric PNI开关消除了所有这些缺陷。
PNI中用于负载断开开关的机制已经过测试，适用于1200次600安培负载断开且完全无维护，因此将为大学提供多年安全可靠的切换。在类似应用中，G&W Electric的 RAM负载断开开关 设备在经过实地验证的负载中断性能上表现相当。因此，它是自动传输和配电自动化方案的理想选择。此外，在开路时，开关还能提供可见的断开，安全地隔离电缆段与线路电压。
PNI的故障中断机制相比LI开关设计的熔断具有显著优势。与锂离子开关不同，PNI采用真空中断机制，结合真空瓶和电子控制，通过多种时间-电流特性曲线清除故障，以更好地保护下游配电系统。可复位真空断路器意味着更换保险丝成为过去式。此外，它们提供三相跳闸，从而避免熔融常见的单相情况。真空中断器的额定故障范围可达40kA不对称。并能承受高达600安培的连续电流。
由于大学靠近太平洋，G&W Electric PNI开关是理想的解决方案，因为它们是死前端，所有带电部件完全与外界隔离，最大限度地保护免受沿海空气的有害影响。其无维护设计与应用完美契合，因为大学持续运营不会导致定期维护停机。而且不像锂电开关，不需要高维护且耗能的电暖器。G&W电气PNI开关随时准备切换负载和中断故障。PNI开关的配置专门用于原为LI交换机设计的空间。在大多数情况下，现有的电缆和导管可以重复使用，大大降低更换成本。
大学选择G&W Electric解决方案有多方面原因。G&W Electric开关是经过时间考验的产品，以其无与伦比的可靠性闻名业界，大学相信他们可以信赖，为校园提供可靠的电力。这些交换机设计使得对老化的锂离子开关进行了简单且经济的更换。大学运营人员不再需要更换因环境影响和维护不足或延迟而损坏的不安全设备保险丝。所有这些都提升了大学人员对完成安装的满意度。因此，大学已经在考虑以G&W Electric PNI开关为骨干的自动化智能电网系统。
特色：
- 带过流保护的高速自动切换
- 首选源与备用源之间的距离仅受所选通信链路的限制。
- 通信可以通过有线、光纤或无线进行。
- 定向过流保护
- 电池备份和复杂的电池监控
- SCADA输入/输出
- DNP 3.0可用
- 总恢复时间（使用开门后闭门转换）最短可达8个周期*
- 在操作前验证开关状态可消除并行源的可能性
- 用户选择过渡序列
- 带时间/日期戳的全赛事记录器
- 初始和返回传输的延迟定时器
- 截止时间操作选项
*通信设备和传输延迟计时器会影响总恢复时间。
评分：
最大设计电压，kV……………………………………..15.5………..29.2 ………..38
冲量级（BIL）kV……………………………………..110…………125………..150
连续断电和负载断开
当前，A ………………………….800 ………..800 ……….800
8小时超载，……………………………………..960…………960 ……….960
中断电流，kA rms 对比 ……………………..12.5 ………..12.5………12.5
Making Current，rms 非对称。kA ……………………..20…………..20…………..20
峰值，非对称。kA……………………32…………..32…………..32
机械耐力，操作……………………….10,000……10,000 ..10,000
更多信息请见：
请联系您当地的G&W Electric代表。
结论：
如果系统负载端检测到过电流，351-R控制会启动过流保护逻辑并覆盖自动传输序列。这为用户提供了双重合闸过流保护和高速自动源传输的优势。
该方案简化了配电系统组件的数量和种类，并带来了显著的成本节约。它是G&W预制LaZerTM自动化解决方案系列的一个例子。
