背景： 洛迪市位于加利福尼亚州圣华金县，人口超过66,000人。洛迪电力公司成立于1910年，旨在为社区提供可靠、经济、清洁和安全的电力。
机遇：扩大发电能力
洛迪市正与加利福尼亚州合作，规划建设一座新的48兆瓦发电厂，
通过洛迪现有电网相连。加利福尼亚州紧密的供应利润率，加上本地可靠性需求，
使这个项目成为了必行的。
新电厂的理想选址靠近另一座发电厂，这立即引发了对系统安装开关设备故障电流的担忧，
还有电缆。
挑战：工厂位置与故障电流过载
随着配电系统扩展以满足不断增长的需求，可用的故障电流会被施加在
设备通过加固输电系统、更大的变电站容量和现场设备来增加，
分布式发电。这些电流可能超过其热、机械和中断能力，
导致灾难性的故障。
市政府进行的系统供电研究显示，新增该电厂将带来贡献
对配电系统产生大量额外的故障电流。根据IEEE 386标准对可分离绝缘连接器的评级，增量添加会产生足够的故障电流，导致配电系统被低估。
为了保持电网安全和可靠性，新电站的故障贡献需要被限制。
而且，虽然反应堆也能减少故障电流，但电抗器会减少总发电量
输出。必须找到另一种解决方案——否则，工厂的通电将被延迟，并且
整个项目可能需要进行大规模且昂贵的重新设计。

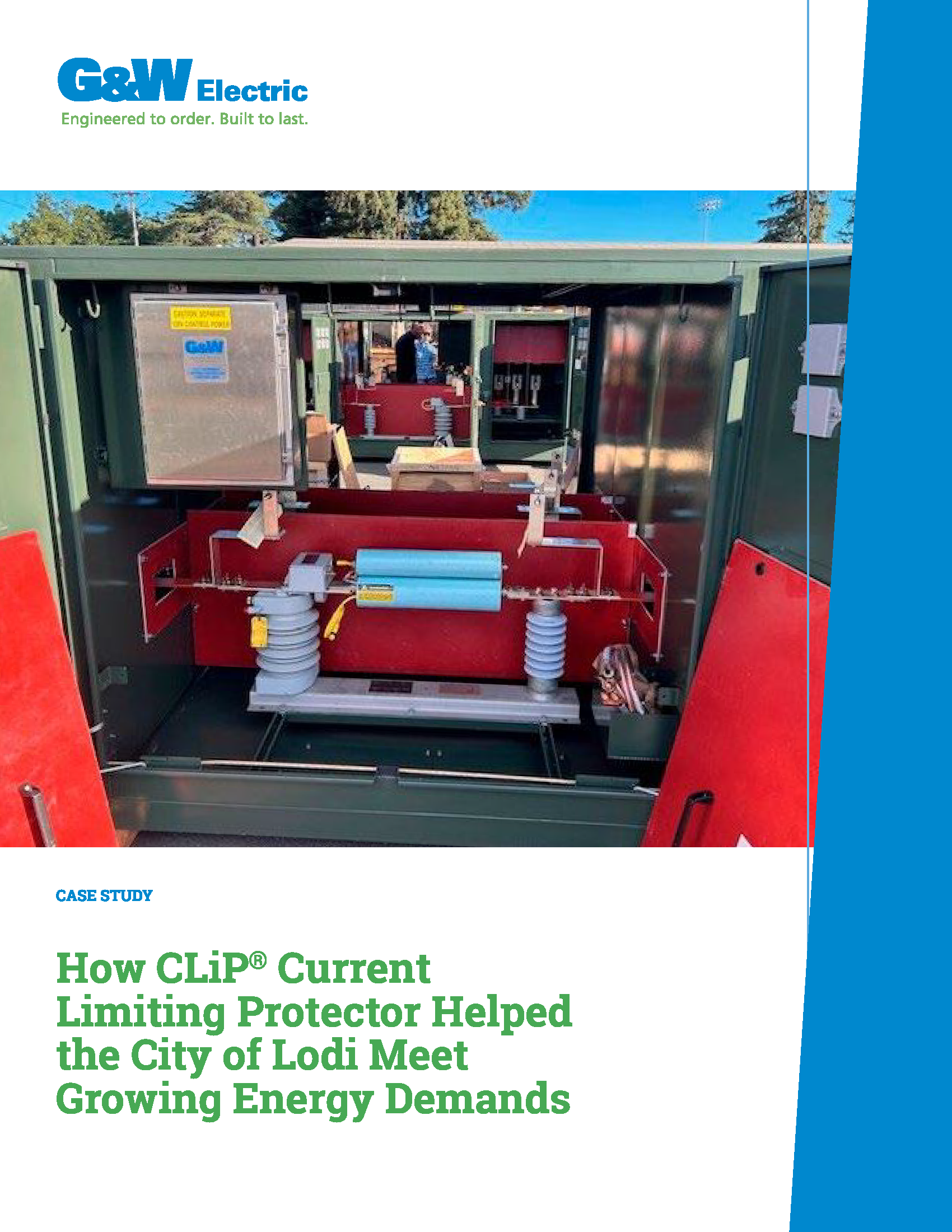

解决方案：G&W Electric CLiP® 限流保护器
以下是评估的解决方案：
- 限流保险丝
- 连续电流额定值受限
- 无法获得必要的评级以保护系统。
- 无法充分降低故障电流
- 限流电抗器
- 经常因停电而失去发电容量
- 反应堆也可能引发电力质量问题
- CLiP 限流保护器
- 额定电流和电压水平
- 可以在不到半个周期内清除故障
- 触发电平2kA非常适合此应用
- 控制盒能够通过继电器触点与本地SCADA系统通信
- 与其他方案相比更具成本效益
决定使用CLiP限流保护器的关键因素：
🡪 速度是决定性因素
🡪 不会减少发电能力
🡪 定制设置符合城市要求
🡪 与SCADA无缝集成
CLiP 限流保护器的工作原理
短路电流发生时：
- 感应单元根据预设触发设置驱动受控的烟火操作。
- 铜导体被分段成多个分段长度，并向上弯曲，形成多个间隙。
- 在这些间隙形成电弧，产生的电弧电压将短路电流传递到并联限流熔断器。
- 保险丝熔化后会清除电路故障。
- 电流消光发生在第一个峰值之前的前半周期和限制期。
- 确保可靠的中断而不排放电离气体。
- 所有这些步骤都发生在四分之一到半周期之间。没有什么比这更快保护资产了。
结果：省钱，按时充满活力
最终，CLiP®限流保护器解决了洛迪的故障电流问题，使城市能够按时通电，并为当地居民及整个电网，尤其是数据中心，提供了急需的发电能力。而且这一目标实现时没有对系统进行重大且昂贵的重新设计，也未影响电力质量或系统效率。
迄今为止没有出现过扰人跳闸问题，采用CLiP限流保护器的决定不仅为Lodi节省了大量资金，还保持了电网的效率和可靠性。
“CLiP限流保护器提供了一种创新且经济的解决方案，使我们能够在没有昂贵的重新设计和系统低效的情况下推进——并且按计划进行。”——洛迪市
