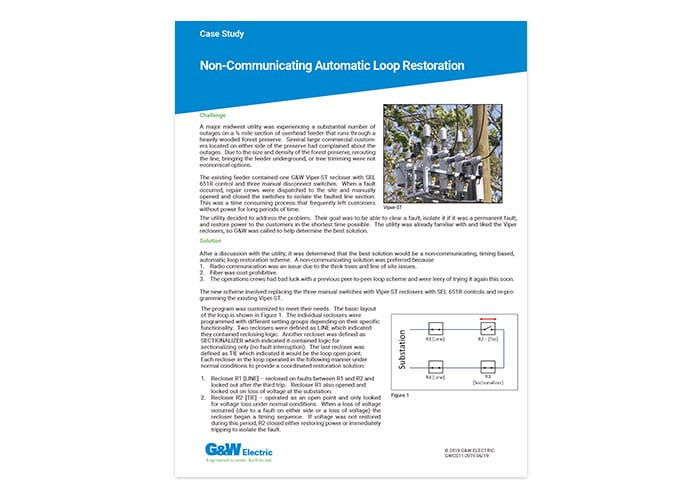

挑战：
一家中西部大型公用事业公司在一条半英里长的架空馈线路段发生大量停电，该段穿过一片浓密的林地保护区。几家大型商业广告
保护区两侧的顾客都对停电表示不满。由于森林保护区的规模和密度，改线路、将引水线引入地下或修剪树木并非经济的选择。
现有的馈线内包含一个带SEL 651R控制的G&W Electric Viper-ST®重合器和三个手动断开开关。当发生故障时，维修队伍会被派往现场，
手动开关开关以隔离故障线路段。这是一个耗时的过程，经常让客户长时间断电。
该公用事业公司决定解决这个问题。他们的目标是能够清除故障，如果是永久故障就隔离，并在最短时间内恢复客户供电。该公用事业公司已经熟悉并喜欢Viper重合闸器，因此请来了G&W Electric协助确定最佳解决方案。
解决方案：
经过与公用事业公司的讨论，确定最佳方案是采用非通讯、基于定时的自动环路恢复方案。非通信解决方案被优先考虑，因为：
- 由于树木茂密和视线问题，无线电通信成为问题。
- 光纤成本过高。
- 运营团队之前的点对点环路方案遭遇了不幸
新方案包括用带有SEL 651R控制的Viper-ST重合闸器替换了三个手动开关，并重新编程了现有的Viper-ST。
该项目根据他们的需求进行了定制。环路的基本布局如图1所示。各个重合闸器根据其具体功能被编程为不同的设置组。两个重闭合器被定义为LINE，表示它们包含闭合逻辑。另一个重合器被定义为SECTIONALIZER，表示它仅包含分段化逻辑（无故障中断）。最后一个重合被定义为TIE，表示它是环路开口点。环路中的每个重合器在正常条件下以以下方式工作，以提供协调的恢复解决方案：
- 重合闸 R1 [线路] – 因 R1 和 R2 之间的断层重新闭合，第三次运行后锁定。变电站电压丧失时，重合闸R1也会打开并锁定。
- 重合路R2 [TIE]——作为开路点运行，仅在正常条件下检测电压损失。当电压损失（因任一侧故障或电压丧失）时，重合闸开始计时序列。如果在此期间电压未恢复，R2闭合以恢复电源或立即跳闸以隔离故障。
- 重合合路R3[分段器]——被编程用于感知电压损失并计数故障数量。失去电压时，R2开始与R2[TIE]时间延迟协调的定时序列。如果R3没有检测到故障电流，则在指示故障位于R3和R4之间的定时序列后自动打开。如果检测到故障电流和电压丢失，则在两次故障计数后开闸。
- 重新闭合器R4【线路】——在上游断层处关闭，第三次开通后锁定。R4也会在电压丢失时打开并锁定（类似R1）。
还加入了额外逻辑，以考虑快速转弯跳闸选项和热线标签以保障机组安全。所有651R控制面板均经过调整以符合公用事业标准，并对自动化方案做了少量修改。这样做是为了让维修和运营人员节省时间，避免学习新的面板布局。
结果：
该方案已经过全面测试，并由G&W Electric位于伊利诺伊州博林布鲁克的公用事业人员见证其运行过程。该方案已安装、调试并投入运行。该方案基于完全可配置的模板，因此公用事业公司可以选择修改定时、电压水平以开始定时序列，以及调整线路重合器重合尝试次数。该方案还允许添加额外的重合合闸器，或用同一基础程序更改开合点。唯一需要配置的是选择重合闸将提供的功能（线路、拉合器、分段器）以及调整时序协调。
