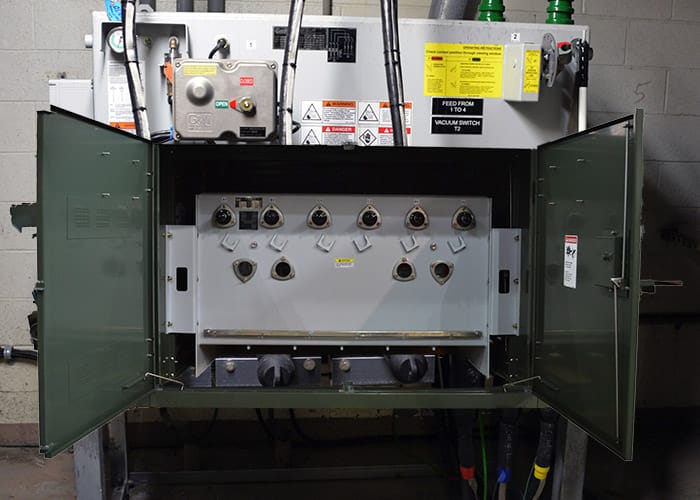

G&W Electric TVI 型垫装开关具有负载断路和故障分断功能。负载断路开关具有可视断路和整体接地位置。整体接地位置无需处理任何高压连接，即可将连接到负载断路方式的电缆接地。故障断路器在一个完全密封的前端设备中提供电子控制、可复位的过流保护。TVI 可配置为故障断路开关的单相或三相操作。开关设计用于电压高达 38kV、630A 负载分断和连续电流的三相系统，具有 12.5kA 或 20kA 对称故障分断额定值。TVI 是 G&W Electric 用途最广的开关类型之一，因为它既可以订购前端接入的开关操作器和套管（前端接入），也可以订购前端和后端接入的开关操作器和套管（后端接入），以取代现有的垫装空气齿轮装置。
开关的设计符合 IEEE C37.72、C37.74 和 C37.60 标准，具有负载断开和故障分断能力。垫装外壳的设计和测试符合 IEEE C57.12.28 和 C57.12.29。
建筑 – 可提供紧凑型结构，可从正面接触开关操作和衬套。也有拱顶式结构，可从顶部接触到操作器和衬套。
故障中断 – 单相或三相故障分断能力高达 20kA，可选择工业曲线，包括熔断器仿真曲线。操作手柄可配置为单相或三相手动操作。
电压感应 – 所有方式都有内置电压感应器，可与电压指示面板一起使用，以确定同相情况，或与继电器一起使用，精度高达 1%。
可见的断裂 – 载荷断开通道配有可视断开装置，用于查看打开、关闭和接地位置。
地面位置 – 负载断路时的整体接地位置，无需处理高压元件即可将电缆接地。
自动化 – 可通过便携式或永久安装的电机和控制器实现电机自动化。各种继电器（如 SEL、ABB 和 GE）均可使用 G&W Electric 编程和机柜结构。机柜可订购低压外壳，用于垫式安装、座式安装或 IP68 等级潜水型，用于拱顶安装开关设备。可提供用于自动源转移、保护或 LaZer 定制解决方案的编程。
| # of Ways | One-line Diagram (Horizontal) | Voltage Class (kV) | Catalog Number | ||
| Width* in. (mm) | Wt. w/SF6 lbs (kg) | ||||

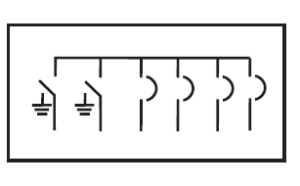

| 6F |  | 15 | TVI32-376-12-6F | 67.9 (1725) | 1700 (773) |
| 25 | TVI32-386-12-6F | 71 (1803) | 1550 (705) | ||
| 35 | TVI32-396-12-6F | 80 (2032) | 1350 (612) | ||
| 9F |  | 15 | TVI42-376-12-9F | 92 (2337) | 2200 (1000) |
| 25 | TVI42-386-12-9F | ||||
| 35 | TVI42-396-12-9F | 112 (2845) | 2400 (1090) | ||

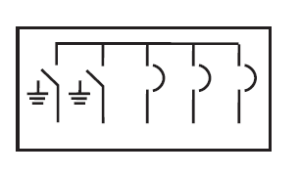

| 52F |  | 15 | TVI52-376-12-52F | 113 (2870) | 2450 (1112) |
| 25 | TVI52-386-12-52F | ||||
| 35 | TVI52-396-12-52F | 143 (3632) | 2850 (1294) | ||
| 62F |  | 15 | TVI62-376-12-62F | 134(3404) | 2700 (1226) |
| 25 | TVI62-386-12-62F | ||||
| 35 | TVI62-396-12-62F | 173 (4394) | 3400 (1544) | ||
| # of Ways | One-line Diagram (Horizontal) | Voltage Class (kV) | Catalog Number | ||
| Width* in. (mm) | Wt. w/SF6 lbs (kg) | ||||
| 5 |  | 15 | TVI21-376-12-5 | 44.5 (1130) | 850 (432) |
| 25 | TVI21-386-12-5 | ||||
| 35 | TVI21-396-12-5 | ||||
| 6 |  | 15 | TVI32-376-12-6 | 74 (1880) | 1799 (773) |
| 25 | TVI32-386-12-6 | ||||
| 35 | TVI32-396-12-6 | ||||
| 7 |  | 15 | TVI31-376-12-7 | 74 (1880) | 2000 (909) |
| 25 | TVI31-386-12-7 | ||||
| 35 | TVI31-396-12-7 | ||||
| 8 |  | 15 | TVI41-376-12-8 | 74 (1880) | 2300 (1045) |
| 25 | TVI41-386-12-8 | ||||
| 35 | TVI41-396-12-8 | ||||
| 9 |  | 15 | TVI42-376-12-9 | 74 (1880) | 2300 (1045) |
| 25 | TVI42-386-12-9 | ||||
| 35 | TVI42-396-12-9 | ||||
| 10 |  | 15 | TVI44-376-40-10 | 74 (1880) | 2200 (1000) |
| 25 | TVI44-386-40-10 | ||||
| 35 | TVI44-396-40-10 | ||||
| 11 |  | 15 | TVI43-376-12-11 | 74 (1880) | 2200 (1000) |
| 25 | TVI43-386-12-11 | ||||
| 35 | TVI43-396-12-11 | ||||
| 12 |  | 15 | TVI41-376-12-12 | 74 (1880) | 2400 (1091) |
| 25 | TVI41-386-12-12 | ||||
| 35 | TVI41-396-12-12 | ||||
| 13 |  | 15 | T33-376-40-13 | 74 (1880) | 2000 (908) |
| 25 | T33-386-40-13 | ||||
| 35 | T33-396-40-13 | ||||
| 14 |  | 15 | TVI42-376-12-14 | 74 (1880) | 2000 (908) |
| 25 | TVI42-386-12-14 | ||||
| 35 | TVI42-396-12-14 | ||||
| # of Ways | One-line Diagram (Horizontal) | Voltage Class (kV) | Catalog Number | ||
| Width* in. (mm) | Wt. w/SF6 lbs (kg) | ||||
| 6F |  | 15 | VTVI32-376-12-6F | 72 (1829) | 1300 (590) |
| 25 | VTVI32-386-12-6F | 1425 (648) | |||
| 35 | VTVI32-396-12-6F | 81 (2057) | 1525 (693) | ||
| 9F |  | 15 | VTVI42-376-12-9F | 93 (2362) | 1700 (771) |
| 25 | VTVI42-386-12-9F | ||||
| 35 | VTVI42-396-12-9F | 102 (2591) | |||
| 52F |  | 15 | VTVI52-376-12-52F | 114 (2896) | 1825 (830) |
| 25 | VTVI52-386-12-52F | ||||
| 35 | VTVI52-396-12-52F | 123 (3124) | 2000 (909) | ||
| 62F |  | 15 | VTVI62-376-12-62F | 135 (3429) | 2025 (920) |
| 25 | VTVI62-386-12-62F | ||||
| 35 | VTVI62-396-12-62F | 144 (3658) | 2500 (1136) | ||
| Approximate height of tank minus frame: 29″ (737mm), Approximate depth: 32.4 (823mm) | |||||
