Teros™：最高级别的可靠性

Teros 是一款三相群控 15 和 27 千伏重合器，完美结合了耐用性和最新的过流保护技术。

Configure Product 联系代表

Teros™ 重合器
耐用、经济、可靠

作为重合闸行业的领导者，G&W Electric 在美洲地区拥有创新可靠电网解决方案的卓越业绩。随着 Teros 重合闸的推出，G&W Electric 将同样的承诺、品质和服务带入全球市场。Teros 重合闸采用模块化交钥匙解决方案设计，是提高系统可靠性和电网韧性的高效可靠且经济实惠之选。

功能和优点

  • 免维护机制 我们的机械结构简单，设备重量轻、可靠性高、免维护，只需最少的操作组件，无需操作电子设备。

  • 专为自动化设计 我们的重合器可在现场为配电自动化应用做好准备，集成 6 个电压传感器作为标准产品，使您能够随时满足未来的自动化需求。

  • 保护环境免受破坏 外部环境条件会对重合闸系统的可靠性和使用寿命产生负面影响。采用更高爬电距离的模块并对机构进行密封，可以显著降低不利环境条件在重合闸整个使用寿命期间对其造成损坏的可能性。

  • 易访问控制系统 Teros 重合器系统采用了易于接近的设计，所有电子元件都安装在重合器机构的控制装置内。

  • 透明盖，使机械装置清晰可见 通过机构盖上的窗口，可以在杆底部的安全距离内清楚地看到位置指示器。

  • 模块化控制 控制部件采用简单的模块化布局，可快速断开和重新连接部件，而无需拆卸其他/不相关的设备。

  • 最高级别的可靠性 G&W Electric brings all its expertise and knowledge as the North American industry leader in reclosers to the global market with our new recloser offering, the Teros. G&W Electric’s proven commitment to quality and service ensures the highest level of reliability at a minimum cost.

配置

Teros：最高级别的可靠性 提供多种配置。

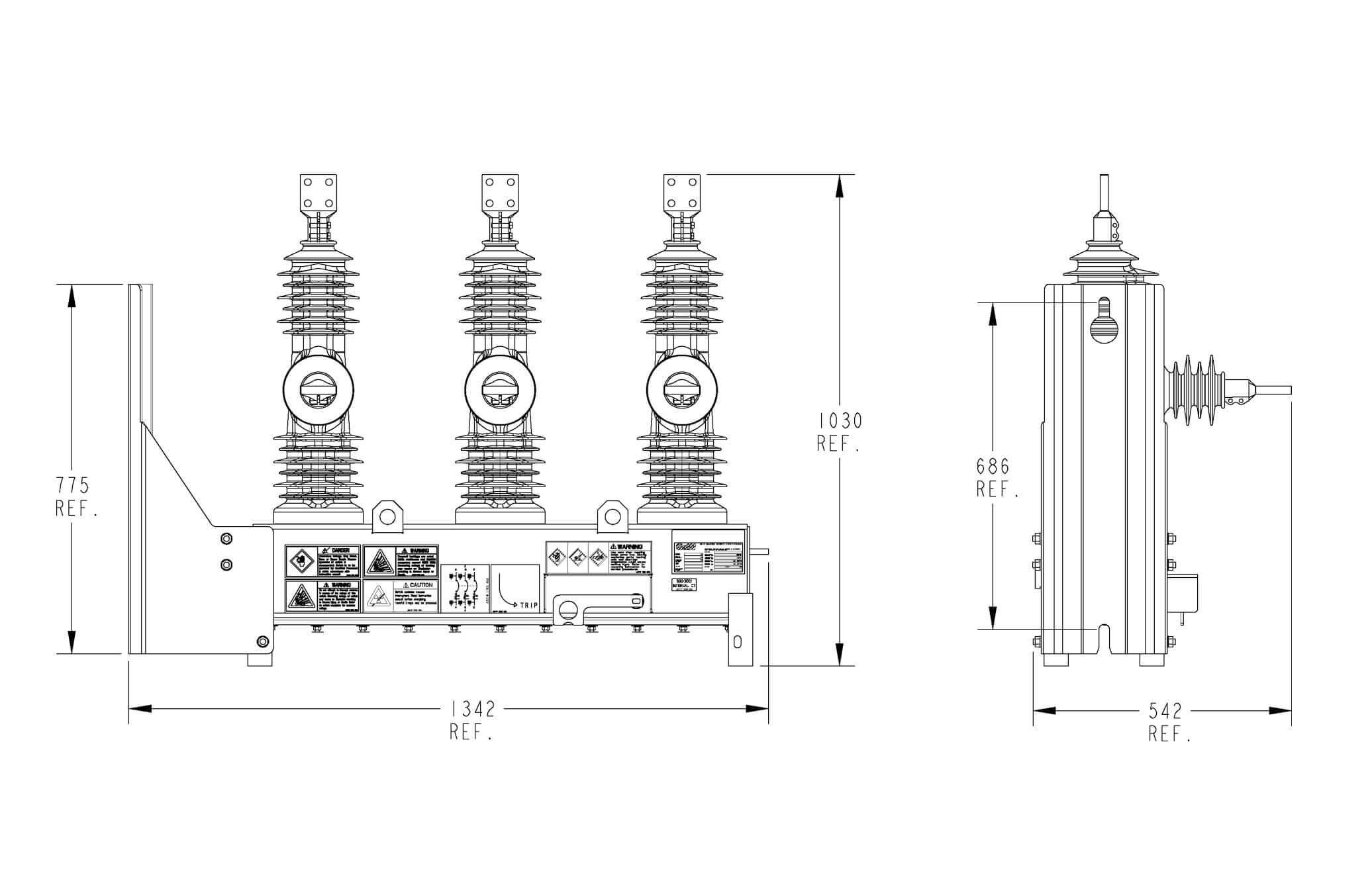

巷道臂框架轮廓

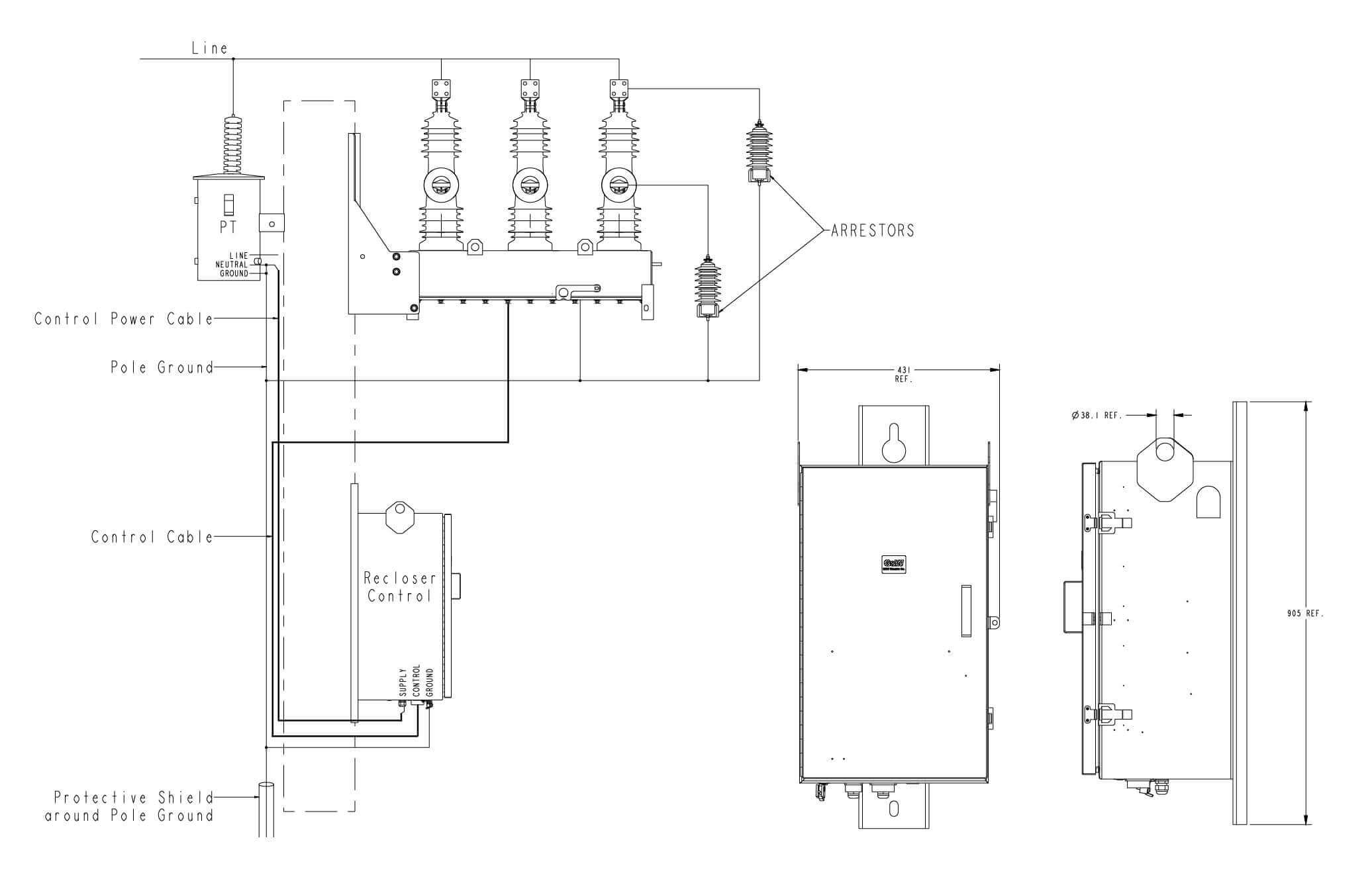

标准重合器安装大纲

Teros™ Ratings & Specifications

15kV27kV
Nominal System Voltage (kV RMS)15.025.0
Rated Maximum Voltage (kV RMS)15.527.0
Nominal Frequency (Hz)50/6050/60
Phase Spacing on 3-Phase Units (mm)381381
BIL (kV)110125
Power Frequency Withstand- Dry (kV)5060
Power Frequency Withstand- Wet (kV)5060
Continuous Current (A RMS)800800
CT Ratio600/300:1600/300:1
Voltage Sensor Ratio6000:16000:1
Short-Circuit Breaking Current (kA, RMS Symmetrical)16.016.0
Peak Withstand Current (kA)41.641.6
Short-Circuit Making Current (kA, Peak)41.641.6
Short-Time Current Withstand Current (3 Seconds)16.016.0
Creepage Distances (mm, Line-to-Ground)955955
Line-Charging Breaking Current (A)2525
Cable-Charging Breaking Current (A)55
Arc-Extinction MediumVacuumVacuum
Insulation MediumSolid DielectricSolid Dielectric
Mechanical Operations10,00010,000
Normal Operating Temperatures (°C)-10 to 65-10 to 65
CT Accuracy+/-1%+/-1%
Voltage Sensor Accuracy (Load/Line)+/-3%+/-3%
Weight (kg)225225

Teros 选项和配件

FramesCable LengthsRelayControlLugBird GuardArrestor Bracket Provisions
Alley Arm10mGE R650 (Mild Steel Enclosure)Provisions for RadioAerial Clamp Type (Cable Range: 35mm – 240mm2)NoneNone
Cross Arm3mGE R650 (Stainless Steel Enclosure)HeaterNEMA 2 HoleIncludedSource & Load Side Brackets
Substation6mNEMA 4 Hole
15mNone
18.1m
21.5m

外壳类型：
涂漆钢（标准）
304 不锈钢

继电器操作按钮：
红色=关闭，绿色=打开（标准）
绿色=关闭，红色=打开

附件：
加热器（可选）
GFCI（仅限 220/240V AC）
电缆连接安全套
