T – 带整体接地的负载断开开关设备
G&W Electric T 型垫座和穹 顶气绝缘开关设备 具备负载断开切换能力，带有可见断开和集成地位，且位于完全密封的死前端装置中。集成的接地位置消除了处理高压连接以接地电缆的需求。这些开关设计用于电压最高38kV、630A负载断路和连续电流，以及40kA非对称瞬时额定电流的三相系统。它们采用前置接入结构，开关操作员位于前侧，开关的前、顶部或后侧有衬套。开关罐上的衬套排列成直线，使所有衬套高度一致。
这些交换机按照IEEE C37.72和C37.74设计，具备负载断开能力。垫装外壳设计并测试符合IEEE C57.12.28和C57.12.29标准。
功能和优点
建设 – 采用线列套管结构，用于终端，前端可检取开关操作员和套管。拱顶结构也可选配顶部或底部衬套，或顶部可接入操作员和衬套。
地面位置 – 所有方向均集成接地位置，避免使用高压元件来接地电缆。
自动化 – 适用于电动机自动化，配备便携式或永久安装的电机和控制装置。G&W Electric的编程和箱体制造提供了多种继电器，如SEL、ABB和GE。柜体可订购为低压外壳，用于安装垫、底座或IP68级潜水器，用于穹顶安装开关设备。提供自动源传输或激光器定制解决方案的编程。
可见断裂 – 所有航道均配备可见断裂，可查看开启、闭合和地面位置。
电压感应 – 可配备集成电压传感，可配合电压指示面板测定同相状态，或用于继电器，精度高达1%。
Configurations Chart for T
| # of Ways | One-line Diagram (Horizontal) | Voltage Class (kV) | Mom. (kA asym) | Catalog Number | ||
| Width* in. (mm) | Wt. w/SF6 lbs (kg) | |||||
| 2 |  | 15 | 40 | T21-376F-40RP | 45 (1143) | 1400 (636) |
| 25 | T21-386F-40RP | |||||
| 35 | T21-396F-40RP | |||||
| 3 |  | 15 | 40 | T33-376F-40RP | 60 (1524) | 1600 (714) |
| 25 | T33-386F-40RP | |||||
| 35 | T33-396F-40RP | |||||
| 4 |  | 15 | 40 | T44-376F-40RP | 75 (1905) | 2100 (953) |
| 25 | T44-386F-40RP | |||||
| 35 | T44-396F-40RP | |||||

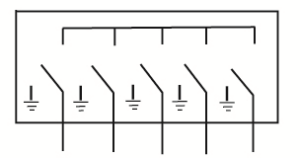

| 5 |  | 15 | 40 | T55-376F-40RP | 90 (2286) | 2300 (1044) |
| 25 | T55-386F-40RP | |||||
| 35 | T55-396F-40RP | |||||

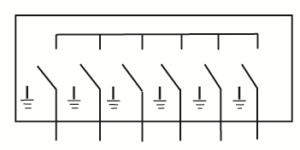

| 6 |  | 15 | 40 | T66-376F-40RP | 105 (2667) | 2750 (1250) |
| 25 | T66-386F-40RP | |||||
| 35 | T66-396F-40RP | |||||
| Approximate Enclosure Depth: 51.0″ (1448mm). Approximate Height: 49.0″ (1245mm) | ||||||
