PNI – 负载断路开关和故障断路

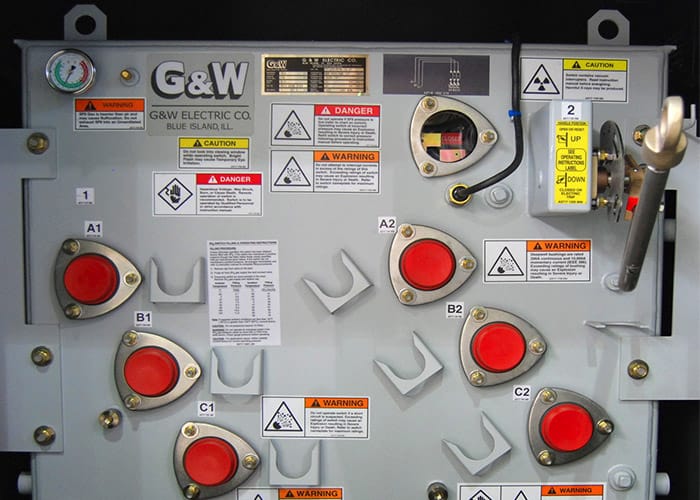

G&W Electric PNI 型垫装开关具有负载断开和故障分断功能。故障分断器在完全密封的前端装置中提供电子控制、可复位的过流保护。开关设计用于电压高达 38kV、900A 负载分断和连续电流的三相系统,对称故障分断额定电流为 12.5kA – 25kA。PNI 是 G&W Electric 最通用的开关样式之一,因为它既可以订购前端接入的开关操作器和套管(前端接入),也可以订购前端接入的开关操作器和后端接入的套管(前端/后端接入)。
开关的设计符合 IEEE C37.72、C37.74 和 C37.60 标准,具有负载断开和故障分断能力。垫装外壳的设计和测试符合 IEEE C57.12.28 和 C57.12.29。
功能和优点
建筑 – 可提供正面开关操作器和衬套,或前后操作器和衬套,用于替换现有的垫装空气或油绝缘设备。拱顶结构还可提供顶部或底部衬套,或从顶部进入操作装置和衬套。
故障中断 – 三相故障分断能力高达 25kA,可选择工业曲线,包括熔断器仿真曲线。
地震认证 – 这些开关可根据 ASCE(美国土木工程师学会)标准 7-05 第 13 章的指导原则进行设计。这些准则涵盖了安装在建筑物中的非结构部件的设计。开关还接受了 ICC-ES-AC-156(国际规范委员会评估服务验收标准)规定的测试,该标准规定了开关的振动台测试输入。经认证可用于加利福尼亚州医疗保健设施的 OSHPD(全州卫生规划与发展办公室)项目。OSHPD 的申请编号为 OSP-0157-10。
可见的断裂 – 装载断开装置配有可视断开装置,以便查看打开和关闭位置。
电压感应 – 所有方式都有内置电压感应器,可与电压指示面板一起使用,以确定同相情况,或与继电器一起使用,精度高达 1%。
自动化 – 可通过便携式或永久安装的电机和控制器实现电机自动化。各种继电器(如 SEL、ABB 和 GE)均可使用 G&W Electric 编程和机柜结构。机柜可订购低压外壳,用于垫式安装、座式安装或 IP68 等级潜水型,用于拱顶安装开关设备。可提供用于自动源转移、保护或 LaZer 定制解决方案的编程。
Configurations Chart for PNI Front & Rear Access
# of Ways | One-line Diagram (Horizontal) | Voltage Class (kV) | Catalog Number | ||
Width* in. (mm) | Wt. w/SF6 lbs (kg) | ||||
4 | ![]() | 15 | PNI20-376-12-4L | 47.5 (1207) | 1500 (682) |
25 | PNI20-386-12-4L | ||||
35 | PNI20-396-12-4L | ||||
6 | ![]() | 15 | PNI32-376-12-6L | 62.5 (1588) | 1920 (873) |
25 | PNI32-386-12-6L | ||||
35 | PNI32-396-12-6L | ||||
7 | ![]() | 15 | PNI31-376-12-7L | 62.5 (1588) | 2050 (932) |
25 | PNI31-386-12-7L | ||||
35 | PNI31-396-12-7L | ||||
9 | ![]() | 15 | PNI42-376-12-9L | 77.5 (1969) | 2300 (1045) |
25 | PNI42-386-12-9L | ||||
35 | PNI42-396-12-9L | ||||
11 | ![]() | 15 | PNI43-376-12-11L | 77.5 (1969) | 2400 (1091) |
25 | PNI43-386-12-11L | ||||
35 | PNI43-396-12-11L | ||||
12 | ![]() | 15 | PNI41-376-12-12L | 77.5 (1969) | 2400 (1091) |
25 | PNI41-386-12-12L | ||||
35 | PNI41-396-12-12L | ||||
51 | ![]() | 15 | PNI51-376-12-51L | 92.5 (2350) | 2900 (1318) |
25 | PNI51-386-12-51L | ||||
35 | PNI51-396-12-51L | ||||
52 | ![]() | 15 | PNI52-376-12-52L | 92.5 (2350) | 2800 (1273) |
25 | PNI52-386-12-52L | ||||
35 | PNI52-396-12-52L | ||||
53 | ![]() | 15 | PNI53-376-12-53L | 92.5 (2350) | 2750 (1250) |
25 | PNI53-386-12-53L | ||||
35 | PNI53-396-12-53L | ||||
54 | ![]() | 15 | PNI54-376-12-54L | 92.5 (2350) | 2650 (1205) |
25 | PNI54-386-12-54L | ||||
35 | PNI54-396-12-53L | ||||
62 | ![]() | 15 | PNI62-376-12-62L | 107.5 (2731) | 3300 (1500) |
25 | PNI62-386-12-62L | ||||
35 | PNI62-396-12-62L | ||||
63 | ![]() | 15 | PNI63-376-12–63L | 107.5 (2731) | 3200 (1455) |
25 | PNI63-386-12-63L | ||||
35 | PNI63-396-12-63L | ||||
64 | ![]() | 15 | PNI64-376-12-64L | 107.5 (2731) | 3100 (1409) |
25 | PNI64-386-12-64L | ||||
35 | PNI64-396-12-64L | ||||
65 | ![]() | 15 | PNI65-376-12-65L | 107.5 (2731) | 3000 (1364) |
25 | PNI65-386-12-65L | ||||
35 | PNI65-396-12-65L | ||||
72 | ![]() | 15 | PNI72-376-12-72L | 104.3 (2648) | 3850 (1750) |
25 | PNI72-386-12-72L | ||||
35 | PNI72-396-12-72L | ||||
Approximate Height: 65″ (1651mm), Approximate Depth = 55″ (1397mm) Bushing Height: 48″ (1224mm) |
Configurations Chart for VPNI
Model | One-line Diagram (Horizontal) | Voltage Class (kV) | Catalog Number | ||
Width* in. (mm) | Wt. w/SF6 lbs (kg) | ||||
4F | ![]() | 15 | VPNI20-376-25-4F | 43 (1092) | 1050 (477) |
25 | VPNI20-386-25-4F | ||||
35 | VPNI20-396-12-4F | ||||
5F | ![]() | 15 | VPNI21-376-25-5F | 43 (1092) | 1100 (500) |
25 | VPNI21-386-25-5F | ||||
35 | VPNI21-396-12-5F | ||||
6F | ![]() | 15 | VPNI32-376-25-6F | 58 (1473) | 1300 (591) |
25 | VPNI32-386-25-6F | ||||
35 | VPNI32-396-12-6F | ||||
7F | ![]() | 15 | VPNI31-376-25-7F | 58 (1473) | 1400 (636) |
25 | VPNI31-386-25-7F | ||||
35 | VPNI31-396-12-7F | ||||
9F | ![]() | 15 | VPNI42-376-25-9F | 73 (1854) | 1550 (705) |
25 | VPNI42-386-25-9F | ||||
35 | VPNI42-396-12-9F | ||||
11F | ![]() | 15 | VPNI43-376-25-11F | 73 (1854) | 1650 (750) |
25 | VPNI43-386-25-11F | ||||
35 | VPNI43-396-12-11F | ||||
12F | ![]() | 15 | VPNI41-376-25-12F | 73 (1854) | 1650 (750) |
25 | VPNI41-386-25-12F | ||||
35 | VPNI41-396-12-12F | ||||
43F | ![]() | 15 | VPNI43-376-25-43F-BT | 88 (2235) | 1850 (839) |
25 | VPNI43-386-25-43F-BT | ||||
35 | VPNI43-396-12-43F-BT | ||||
51F | ![]() | 15 | VPNI51-376-25-51F | 88 (2235) | 2000 (909) |
25 | VPNI51-386-25-51F | ||||
35 | VPNI51-396-12-51F | ||||
52F | ![]() | 15 | VPNI52-376-25-52F | 88 (2235) | 1900 (864) |
25 | VPNI52-386-25-52F | ||||
35 | VPNI52-396-12-52F | ||||
53F | ![]() | 15 | VPNI53-376-25-53F | 88 (2235) | 1850 (839) |
25 | VPNI53-386-25-53F | ||||
35 | VPNI53-396-12-53F | ||||
54F | ![]() | 15 | VPNI54-376-25-54F | 88 (2235) | 1800 (818) |
25 | VPNI54-386-25-54F | ||||
35 | VPNI54-396-12-53F | ||||
62F | ![]() | 15 | VPNI62-376-25-62F | 103 (2616) | 2300 (1403) |
25 | VPNI62-386-25-62F | ||||
35 | VPNI62-396-12-62F | ||||
63F | ![]() | 15 | VPNI63-376-25-63F | 103 (2616) | 2200 (998) |
25 | VPNI63-386-25-63F | ||||
35 | VPNI63-396-12-63F | ||||
64F | ![]() | 15 | VPNI64-376-25-64F | 103 (2616) | 2100 (955) |
25 | VPNI64-386-25-64F | ||||
35 | VPNI64-396-12-64F | ||||
65F | ![]() | 15 | VPNI65-376-25-65F | 103 (2616) | 2000 (907) |
25 | VPNI65-386-25-65F | ||||
35 | VPNI65-396-12-65F | ||||
72F | ![]() | 15 | VPNI72-376-25-72F | 118 (2997) | 2600 (1182) |
25 | VPNI72-386-25-72F | ||||
35 | VPNI72-396-12-72F | ||||
Approximate Height: 38″ (965mm), Approximate Depth = 27″ (686mm) |
Ratings Chart for PNI Front Access
Voltage class | 15kV | 25kV | 35kV |
Maximum design voltage | 15.5kV | 27kV | 38kV |
Impulse level (BIL) | 110kV | 125kV | 150kV |
One minute withstand | 35 AC kV | 60 AC kV | 70 AC kV |
One minute withstand, production test rating | 34 AC kV | 40 AC kV | 50 AC kV |
15 minute withstand | 53 DC kV | 78 DC kV | 103 DC kV |
** Continuous and load break current | 630 Amps | 630 Amps | 630 Amps |
Load Break Switch Momentary current | 40kA asym | 40kA asym | 40kA asym |
Load Break Switch Fault close current, (3 times) | 40kA asym | 40kA asym | 40kA asym |
Load Break Switch One second current | 25kA sym | 25kA sym | 25kA sym |
Fault Interrupter Symmetrical interrupting rating | 12.5kA* | 12.5kA* | 12.5kA* |
Load Break Switch Open gap withstand | 200kV | 200kV | 200kV |
Load Break Switch 10 operation overload interrupting capability | 3000 Amps | 3000 Amps | 3000 Amps |
Load Break Switch Operations load interrupting endurance at 600A | 1200 | 1200 | 1200 |
Mechanical endurance, operations | 2000 | 2000 | 2000 |
Total number of fault interruptions: 116 | |||
Percent of Maximum Interrupting Rating | No. of Fault Interruptions | ||
15 – 20% | 44 | ||
45 – 55% | 56 | ||
90 – 100% | 16 | ||
*25kA interrupting rating is available | |||
** Available at 900Amps |
Ratings Chart for PNI Front & Rear Access
Voltage class | 15kV | 25kV | 35kV |
Maximum design voltage | 15.5kV | 27kV | 38kV |
Impulse level (BIL) | 110kV | 125kV | 150kV |
One minute withstand | 35AC kV | 60AC kV | 70AC kV |
One minute withstand, production test rating | 34AC kV | 40AC kV | 50AC kV |
15 minute withstand | 53DC kV | 78DC kV | 103DC kV |
** Continuous and load break current | 630 Amps | 630 Amps | 630 Amps |
Load Break Switch Momentary current | 40kA asym | 40kA asym | 40kA asym |
Load Break Switch Fault close current, (3 times) | 40kA asym | 40kA asym | 40kA asym |
Load Break Switch One second current | 25kA sym | 25kA sym | 25kA sym |
Fault Interrupter Symmetrical interrupting rating | 12.5kA* | 12.5kA* | 12.5kA* |
Load Break Switch Open gap withstand | 200kV | 200kV | 200kV |
Load Break Switch 10 operation overload interrupting capability | 3000 Amps | 3000 Amps | 3000 Amps |
Load Break Switch Operations load interrupting endurance at 600A | 1200 | 1200 | 1200 |
Mechanical endurance, operations | 2000 | 2000 | 2000 |
Total number of fault interruptions: 116 | |||
Percent of Maximum Interrupting Rating | No. of Fault Interruptions | ||
15 – 20% | 44 | ||
45 – 55% | 56 | ||
90 – 100% | 16 | ||
*25kA interrupting rating is available | |||
** Available at 900Amps |
Ratings Chart for VPNI
Voltage Class | 15kV | 25kV | 35kV |
Maximum design voltage | 15.5kV | 27kV | 38kV |
Impulse level (BIL) | 110kV | 125kV | 150kV |
One minute withstand | 35 AC kV | 60 AC kV | 70 AC kV |
One minute withstand, production test rating | 34 AC kV | 40 AC kV | 50 AC kV |
15 minute withstand | 53 DC kV | 78 DC kV | 103 DC kV |
Continuous and load break current | 630 Amps | 630 Amps | 630 Amps |
Load Break Switch Momentary current | 40kA asym | 40kA asym | 40kA asym |
Load Break Switch Fault close current, (3 times) | 40kA asym | 40kA asym | 40kA asym |
Load Break Switch One second current | 25kA sym | 25kA sym | 25kA sym |
Fault Interrupter Symmetrical interrupting rating | 25kA | 25kA | 12.5kA* |
Load Break Switch Open gap withstand | 200kV | 200kV | 200kV |
Load Break Switch 10 operation overload interrupting capability | 3000 Amps | 3000 Amps | 3000 Amps |
Load Break Switch Operations load interrupting endurance at 600A | 1200 | 1200 | 1200 |
Mechanical endurance, operations | 2000 | 2000 | 2000 |
Total number of fault interruptions: 116 | |||
Percent of Maximum Interrupting Rating | Approx. Interrupting Current, Amps | No. of Fault Interruptions | |
15 – 20% | 2,000 | 44 | |
45 – 55% | 6,000 | 56 | |
90 – 100% | 12,500 | 16 | |
*25kA interrupting rating is available |
