Viper®-SP 单相重合器

G&W Electric 的Viper®-SP 固体介质单相重合器将久经考验的电子控制真空故障灭弧室的可靠性与固体介质绝缘设备的免维护优势相结合。Viper®-SP 专为自动或手动操作而设计，可为单相系统提供最大 38kV、800A 连续电流和 12.5kA rms 对称分断的过流保护。可提供垂直绝缘子 “L “配置和水平绝缘子 “Z “配置。

配置您的产品 通过电子邮件发送您的规格

功能和优点

  • 性能可靠 Viper®-SP 单相重合器采用 G&W Electric 久经考验的环氧聚合物系统对真空灭弧室进行完全封装。该系统具有出色的绝缘性能，同时提供完全屏蔽、无空隙的结构。

  • 易于安装 Viper®-SP 重量轻、结构紧凑。现场就绪设计可提供所有附件，包括支架、避雷器和电压互感器。

  • 操作简便 Viper®-SP 与史怀哲 SEL-351RS Kestrel 控制器兼容。

  • 电网自动化就绪 Viper®-SP 可实现自动化，从而简化了未来自动化要求的转换。

配置详情

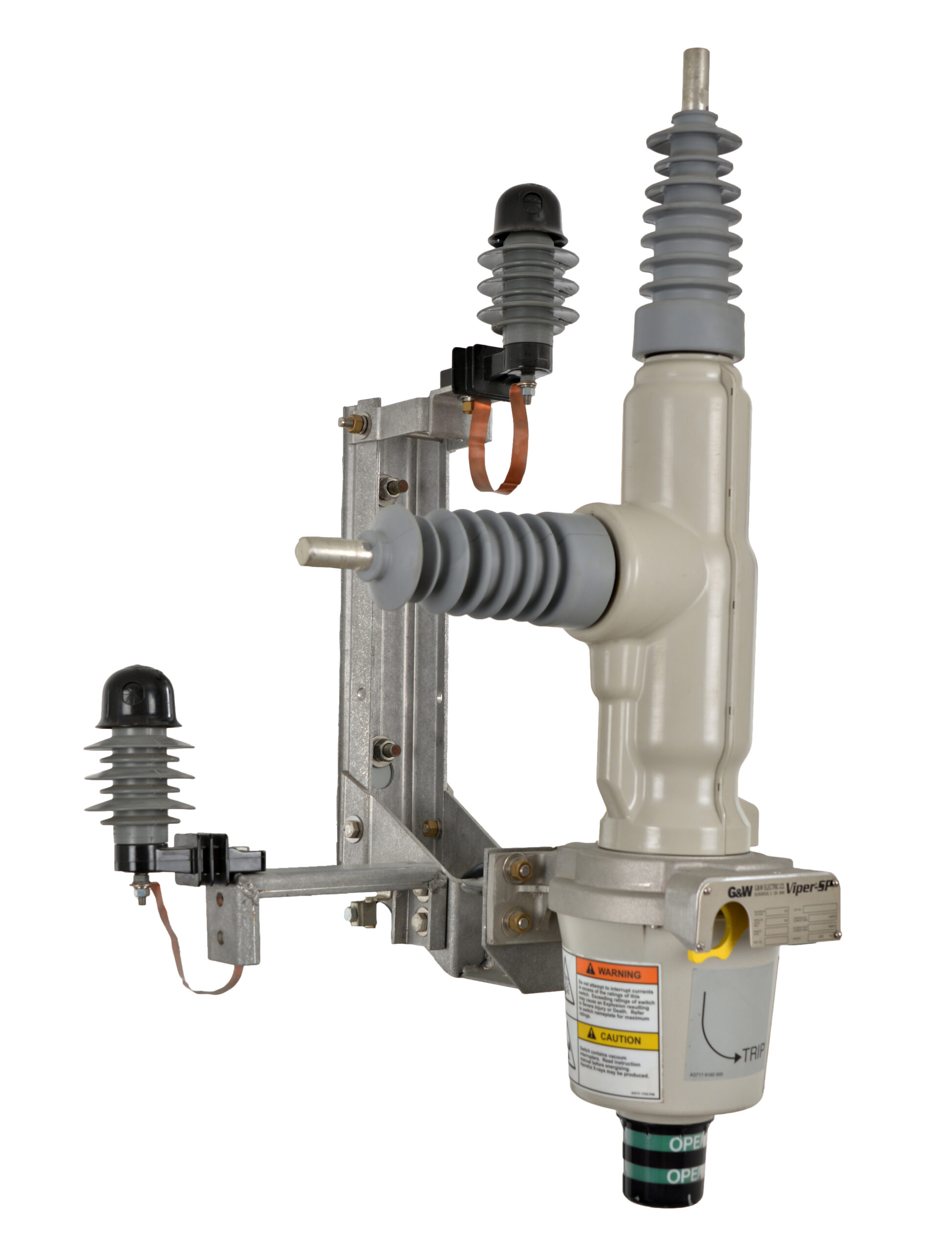

  • 立柱安装 “L “托架

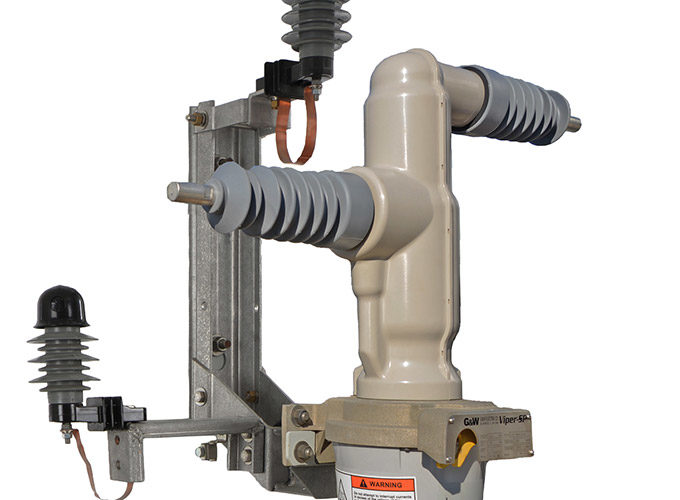

  • 杆式安装水平绝缘子托架
  • 杆式安装现场就绪组件

Viper®-SP 的电气额定值表

VOLTAGENominal Frequency (Hz):50 / 60 Hz50 / 60 Hz50 / 60 Hz50 / 60 Hz
Rated Maximum Voltage (kV RMS)15.52729.338
Impulse Level (BIL), kV110125150150
Power-Frequency Voltage Withstand Rating, kV RMS( 60 Seconds Dry)50607070
Power-Frequency Voltage Withstand Rating, kV RMS( 10 Seconds Wet)45506060
CURRENTCT Ratio ṱ400/200:1
1000/500:1		400/200:1
1000/500:1		400/200:1
1000/500:1		400/200:1
1000/500:1
CT Accuracy+/-1%+/-1%+/-1%+/-1%
Continuous Current, A RMS*630ṱ / 800630ṱ / 800630ṱ / 800630ṱ / 800
Short Circuit Interrupting Current, kA Sym, 3 Seconds12.512.512.512.5
Withstand Current (kA, peak)32.532.532.532.5
Line Charging Current (A)5555
Cable-Charging Current (100%) A25254040
First Pole to Clear Factor (kpp)1.51.51.51.5
MECHANICALMechanical Operations10,00010,00010,00010,000
Creepage Distance (mm)435724955955
Minimum Phase Spacing (Inches)15151515
Temperature Range*-60°C to +65°C
-76°F to +150°		-60°C to +65°C
-76°F to +150°		-60°C to +65°C
-76°F to +150°		-60°C to +65°C
-76°F to +150°
NOTE: Power-Frequency Voltage Withstand Rating (Wet) is not applicable for recloser with dead break or elbow connections
* 1000A reclosers are rated at 40°C ambient temperature (from 41°C to 65°C rating is 800A)
ṱ limited to 630A for 400/200:1 CT ratios
