Trident®-ST 固体介质开关设备

Name: Trident-ST 固体介质开关设备
Brand: G&W Electric

^Trident®-ST 是一种具有单相切换方式的三相负载断路或故障分断开关。该装置的每一相均可独立断开或跳闸和复位，从而在单相停电或故障情况下保持其他相的通电。可提供机械式复位手柄。

Configure Your Product Email Your Specs

功能和优点

建筑 – 可提供结构紧凑的前置开关操作器和衬套，或前置操作器和后置衬套。
自供电保护 – G&W Electric VI 型控制器由 Trident® 中的全封闭电流传感器自供电。标准工业曲线，包括用于过流和接地故障保护的熔断器仿真曲线。
故障中断 – 单相或三相故障分断能力高达 12.5kA。操作手柄可配置为单相或三相手动操作。

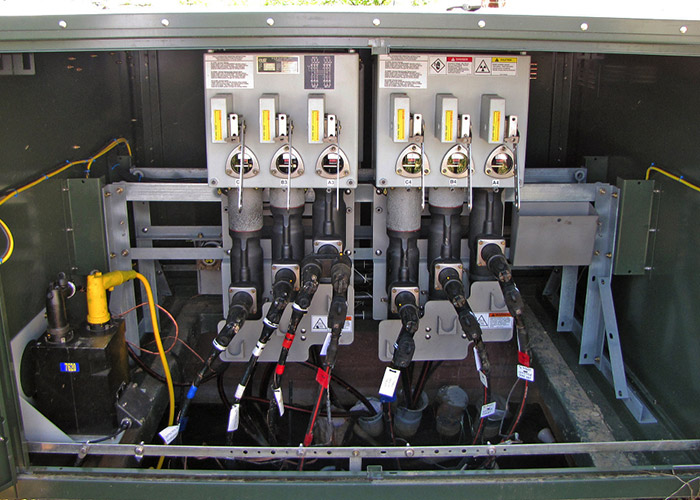

自动化 – 各种继电器（如 SEL、ABB 和 GE）均可与 G&W Electric 配电柜一起提供保护。柜子可订购低压外壳，用于垫式安装，也可订购座式、壁式或 IP68 等级潜水型开关柜，用于拱顶安装。

Voltage Class (kV)	15	25	35*
Max. System Voltage (kV)	15.5‡	27†	38
BIL (kV)	110	125	150
Continuous Current (A)	630§	630§	630§
Load Break Current (A)	630§	630§	630§
AC Withstand, 1 min. (kV)	35	60	70
AC Withstand, Productions, 1 min. (kV)	34	40	50
DC Withstand, 15 min.	53	78	103
Momentary Current, RMS, Asym (kA)	20**	20	20
Fault Close 3 Times, Asym (kA)	20**	20	20
Current, Sym (kA), 1 Sec.	12.5**	12.5	12.5
Fault Interrupting Current, Sym (kA)	12.5**	12.5	12.5
Vacuum Interrupter Mechanical Operations	2,000	2,000	2,000
Note:
§ Up to 900A available on In/Out ; Up to 800A available on non-SafeVu multiway Trident
* 35kV not applicable for Trident-SP
† Models available up to 29.3kV
‡ Trident-S with SafeVu feature limited to 95kV BIL for 15kV
** 16kA available upon request up to 15.5kV with 25.6kA asym. Momentary Current and Fault Close
