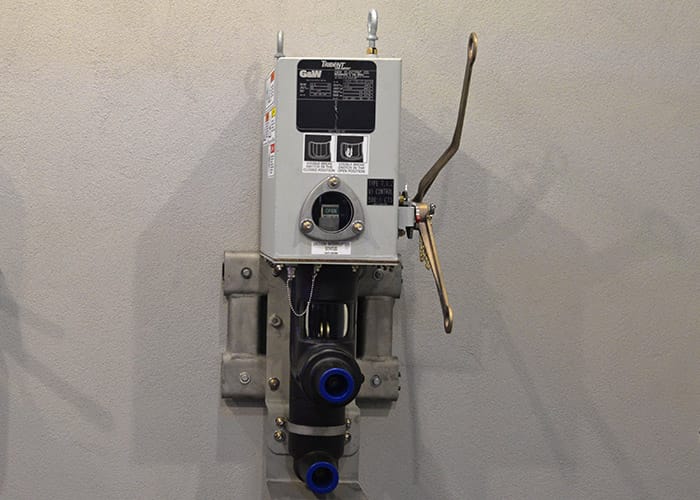

A grey single phase Trident Solid Dielectric Switch with Safevu

Trident®-SP 固体绝缘开关设备

Trident®-SP 是一种单相弹簧辅助负载断路或故障分断开关。它通过带有内置电流互感器和过流控制选项的真空灭弧室提供故障保护。可选择垂直或水平安装。

功能和优点

  • 建筑 – 可提供结构紧凑的前置开关操作器和衬套,或前置操作器和后置衬套。

  • SafeVu 可见断路 – 开关内置创新的可视断开装置,无需移除弯头或使用外部安装的组件来提供可视断开。

  • 自动化 – 可用于安装式或便携式控制的电机自动化。各种继电器(如 SEL、ABB 和 GE)均可使用 G&W Electric 的编程和机柜结构。机柜可订购低压外壳,用于垫式安装,也可订购座式、壁式或 IP68 等级潜水型,用于拱顶安装开关设备。可提供用于自动源转移、保护或 LaZer 定制解决方案的编程。

  • 故障中断 – 单相故障分断能力高达 12.5kA。

  • 自供电保护 – G&W Electric VI 型控制器由三叉戟中的全封闭电流传感器自供电。标准工业曲线,包括用于过流和接地故障保护的熔断器仿真曲线。

三叉戟弹簧操作开关设备额定值表

Voltage Class (kV)152535*
Max. System Voltage (kV)15.5‡27†38
BIL (kV)110125150
Continuous Current (A)630§630§630§
Load Break Current (A)630§630§630§
AC Withstand, 1 min. (kV)356070
AC Withstand, Productions, 1 min. (kV) 344050
DC Withstand, 15 min.5378103
Momentary Current, RMS, Asym (kA) 20**2020
Fault Close 3 Times, Asym (kA) 20**2020
Current, Sym (kA), 1 Sec. 12.5**12.512.5
Fault Interrupting Current, Sym (kA)12.5**12.512.5
Vacuum Interrupter Mechanical Operations2,0002,0002,000
Note:
§ Up to 900A available on In/Out ; Up to 800A available on non-SafeVu multiway Trident
* 35kV not applicable for Trident-SP
† Models available up to 29.3kV
‡ Trident-S with SafeVu feature limited to 95kV BIL for 15kV
** 16kA available upon request up to 15.5kV with 25.6kA asym. Momentary Current and Fault Close
