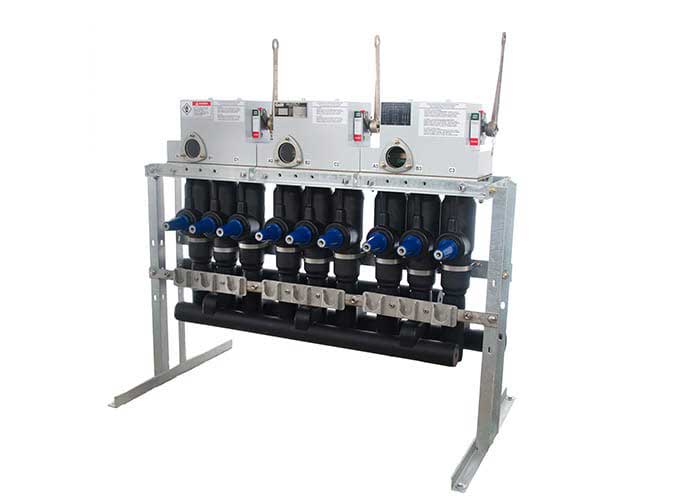

Trident®-S 固体介质开关设备

Name: Trident-S 固体介质开关设备
Brand: G&W Electric

^Trident®-S 是一种三相弹簧辅助负载断路或故障分断开关。其侧面安装的手柄可以在顶部或底部安装钩柄眼，为垂直或水平安装提供了理想的机械优势。

Configure Your Product Email Your Specs

功能和优点

建筑 – 可提供结构紧凑的前端开关操作器和衬套、前端和后端开关操作器和衬套，或前端操作器和后端衬套。
SafeVu 可见断路 – 开关内置创新的可视断开装置，无需移除弯头或使用外部安装的组件来提供可视断开。
自供电保护 – G&W Electric VI 型控制器由三叉戟中的全封闭电流传感器自供电。标准工业曲线，包括用于过流和接地故障保护的熔断器仿真曲线。
故障中断 – 故障分断 – 最高 16kA 的三相故障分断。
电压感应 – 可提供完全封装的集成电压感应器，与电压指示面板一起使用以确定同相情况，或与继电器一起使用，精度高达 1%。
自动化 – 可用于安装式或便携式控制的电机自动化。各种继电器（如 SEL、ABB 和 GE）均可使用 G&W Electric 的编程和机柜结构。机柜可订购低压外壳，用于垫式安装，也可订购座式、壁式或 IP68 等级潜水型，用于拱顶安装开关设备。可提供用于自动源转移、保护或 LaZer 定制解决方案的编程。

Voltage Class (kV)	15	25	35*
Max. System Voltage (kV)	15.5‡	27†	38
BIL (kV)	110	125	150
Continuous Current (A)	630§	630§	630§
Load Break Current (A)	630§	630§	630§
AC Withstand, 1 min. (kV)	35	60	70
AC Withstand, Productions, 1 min. (kV)	34	40	50
DC Withstand, 15 min.	53	78	103
Momentary Current, RMS, Asym (kA)	20**	20	20
Fault Close 3 Times, Asym (kA)	20**	20	20
Current, Sym (kA), 1 Sec.	12.5**	12.5	12.5
Fault Interrupting Current, Sym (kA)	12.5**	12.5	12.5
Vacuum Interrupter Mechanical Operations	2,000	2,000	2,000
Note:
§ Up to 900A available on In/Out ; Up to 800A available on non-SafeVu multiway Trident
* 35kV not applicable for Trident-SP
† Models available up to 29.3kV
‡ Trident-S with SafeVu feature limited to 95kV BIL for 15kV
** 16kA available upon request up to 15.5kV with 25.6kA asym. Momentary Current and Fault Close
