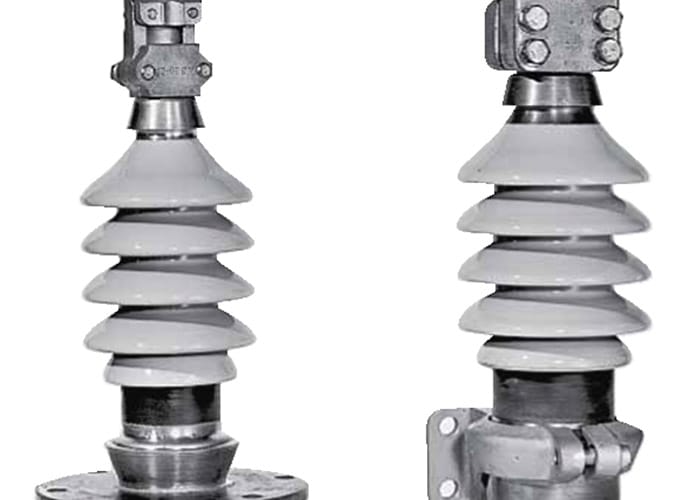

Sodertite 终端

自 1940 年问世以来，Sodertite 端接一直是工厂密封的高质量电缆端接，旨在实现最高可靠性。在越来越多的现场安装中，Sodertite 终端不断证明其设计的优越性。该终端可接受低压充油和充气电缆，以及配电系统中的所有固体介质和纸绝缘单导体和三导体电缆，最高电压可达 46kV。Sodertite 终端的设计和测试符合 1975 年 IEEE-48 1 类终端标准。

Email Your Specs

功能和优点

  • 最大外部绝缘 – 独有的金属-瓷焊接接头，无需垫片，缩短了安装时间

  • 可靠的压力控制 – 可靠的应力控制 – 由绝缘带和屏蔽编织带组成的应力消除锥套件可根据应用情况作为绝缘介质使用。

  • 最大外部绝缘 – 最高等级的湿法工艺瓷器具有出色的机械强度和电气特性。大直径衬裙设计与底部衬裙之间的外部导电釉相结合。

Sodertite Ratings Chart

Voltage (kV)152534.54669
BIL (kV)110150200250350
Current ratingSame as cableSame as cableSame as cableSame as cableSame as cable
1 minute dry, ac (kV)506590120175
6 hour dry, ac (kV)355575100120
10 second wt, ac (kV)456080100145
15 minute dry, dc (kV)75105140170245

Accessories Chart for Sodertite

Aerial Lugs
Style 4 Clamp Type
Style 8 Vertical 4 Hole Flat Pad
Style 18 Horizontal Flat Pad
NovoidNovoid ANovoid XNovoid 224
PILC CableYYN
XLPE/EPRYNY
