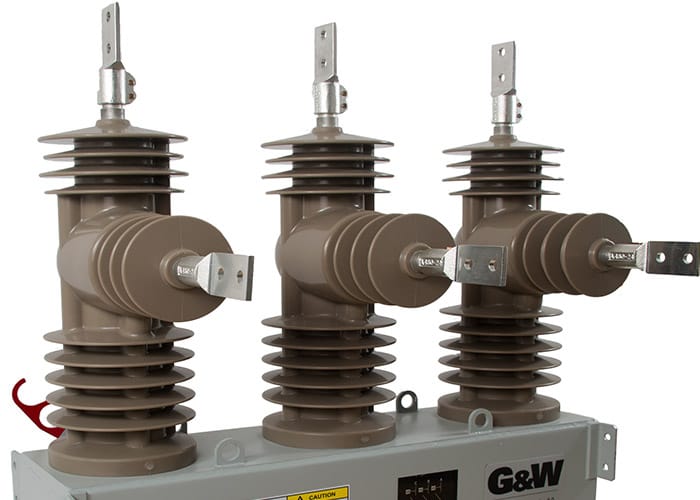

G&W Electric Diamondback load break switch on a white background

Diamondback® 固体介质负载断开开关

Diamondback 开关是一种固体介质三相负荷断路开关,适用于架空应用。Diamondback 开关结合了真空瓶久经考验的可靠性和固体绝缘介质设备的免维护优势。Diamondback 设计用于三相自动或手动开关操作,为额定电压高达 29.3 kV、连续电流高达 630A 的系统提供电路隔离。其结构紧凑、重量轻,便于安装。Diamondback 的设计和测试符合 IEEE C37.74 和 IEC 62271-103(原 IEC 60265-1:1998)标准。

功能和优点

  • 经过现场验证的固体电介质技术

  • 结构紧凑、重量轻

  • 智能电网就绪

  • 六个集成电压传感器和三个电流互感器

  • 免维护;无温室气体(SF6)

开关应用

开关在提高配电可靠性方面发挥着重要作用。通过在配电系统的重要位置安装 Diamondback 开关,可以隔离故障以尽量缩小停电范围,根据系统状况分配负载,保持关键负载在线,在日常维护期间旁路单个保护装置或离线部分,以及减少负载以防止电源过载。简而言之,开关通常用于重新配置配电系统,以尽量减少停电时间,提高系统可靠性。

手动切换

通过安装手动操作开关,用户可以在计划停电期间经济地重新分配电力,以进行日常线路维护、设备更换,甚至季节性负荷调整。手动开关还可用于隔离不需要立即恢复供电地区的故障,或用于执行紧急分段功能,以快速恢复受停电影响的客户的供电。Diamondback 开关在切换前无需切断系统电源,因此不会中断客户服务。

自动切换

通过在 Diamondback 开关上安装控制器,用户可以执行手动操作开关的所有功能,而无需向开关现场派遣工作人员。此外,还可通过 SCADA 监控电流和电压。理想的应用包括故障隔离、连接点、环路方案、自动转换和 SCADA。

Electrical Ratings Chart for Diamondback Load Break Switch

Maximum Voltage29.3kV
Continuous Current630A
Frequency50Hz/60Hz
Short-Time Current Withstand (rms, 3 sec)12.5kA
Fault Making Current (peak, asym)32.5kA
Momentary Current (rms, asym)20kA
Switching Performance Tested per IEEE C37.74-2014/IEC 62271-103100% Load Current Switching630A
50% Load Current Switching315A
10% Load Current Switching63A
Loop Current Switching630A
100% Cable Charging Current Switching25A
30% Cable Charging Current Switching7.5A
Line Charging Current Switching1.5A
Magnetizing Current Switching22A
Mechanical Operations Switching Performance5,000 times
Impulse Withstand Voltage (1.2×50µs)150kV
Power Frequency Withstand Voltage (1 min)60kV
Control Operating Voltage120/220VAC
Weight99 kg (218.3 lbs)

配件

控制连接:37 针连接器和控制电缆用于连接 Diamondback 开关和控制器,提供操作、状态以及电流和电压监控功能。提供两条电缆:(1)电源电缆和(1)控制电缆。

控制选项:

SEL-651RA 继电器 –

测量和状态监测

Diamondback 配有 SEL-651RA 继电器,用于控制和监测 Diamondback 负载断开开关的测量和状态。可提供瞬时计量和按需计量,并可编程设定积分间隔。

  • 电压、电流和相位角
  • 六个电压输入端
  • 故障通道指示
  • 电压过高/过低
  • 相位同步故障检测
  • 电池充电和状态监控

配送自动化就绪

通信接口包括 RS232/RS485 串行端口、USB、以太网(金属)或以太网(光纤)。

支持的通信协议包括 DNP 3.0、Modbus 和 IEC 61850。自动化编程应用包括

  • 分区
  • 自动打开
  • 自动关闭/系紧

数据与故障分析

通过事件和故障记录分析电网性能。

  • 故障波形记录
  • 60 个周期长度,128 个采样/周期事件报告
  • 波形评估软件
  • 事件序列(SOE)和事件历史

FTU-P200 控制装置

测量和状态监控
FTU-P200 控制器可控制和监控 Diamondback 负载断开开关的测量和状态。可提供瞬时和按需计量,并可编程整合间隔。

  • 电压、电流和相位角
  • 六个电压输入端
  • 故障通道指示
  • 过压/欠压
  • 相位同步故障检测
  • 谐波(最多 31 次)
  • 电池充电和状态监控
  • 自动分段

SCADA 通信

将 FTU-P200 控制装置轻松集成到 SCADA 或配电自动化系统中。提供 RS232/RS485 串行端口和以太网端口连接。

支持的通信协议包括 DNP 3.0 协议、IEC 60870-5-101 和 IEC 60870-5-104 协议。
