Accusense® 电压传感器

Accusense®电压传感器是一种基于电容分压器的温度补偿电压传感技术。它们以线柱传感器的形式封装,经测试符合 IEC 60044-7:1999 电子电压互感器标准的 0.5 计量分类。

功能和优点

  • 采用电容分压器技术的 0.5% 高精度电压传感器

  • 紧凑轻便的设计

  • 无电缆长度限制

  • 安全、低能耗模拟 (LEA) 输出

  • 无需校准

  • 为电能质量(伏伏安/CVR)、电压互感器更换和 DER 应用提供服务

配置详情

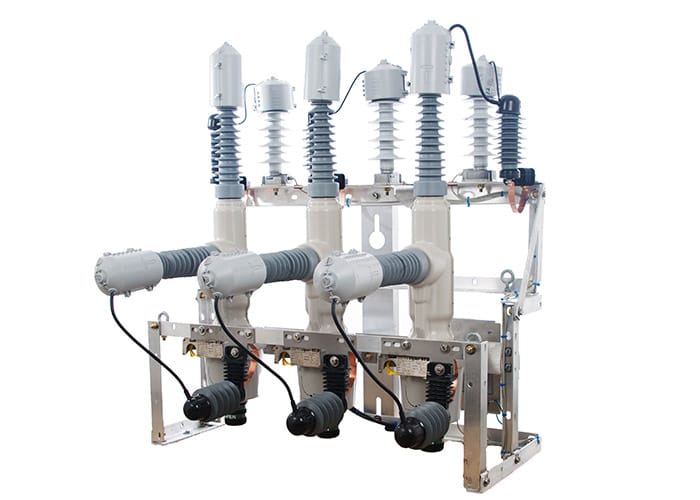

  • 智能计量Viper®重合器
    • 高精度电能质量测量
  • 现场安装的改型重合器
    • 故障定位、隔离和服务恢复(FLISR)
  • 独立式高精度电压计量
  • 馈线、电容器组、线路末端和互联处的电表
  • 节能降压 (CVR) 和电压-伏安优化 (VVO)

Accusense® 的评级图

Voltage Rating15/27kV38kV
Withstand Test Voltage60kV, 1 minute70kV, 1 minute
BIL170kV225kV
Weight4lbs9lbs
Accuracy Class0.5 Class (±0.5% Magnitude, ±0.344″ Phase
Ratio5000:1 (V:V)
OutputLow Energy Analog (LEA), 8VAC (mas)
Temperature Range-40°C to +65°C
StandardIEC 60044-7:1999, IEEE C37.92-2005

控制选项:

SEL-651R2 继电器
SEL-651R2 可与Viper®-ST 重合器和Accusense®电压传感器配对使用,在一个设备中提供保护和计量功能。通过实时数据和事件记录分析电网性能。

  • 故障波形记录
  • 60 个周期长度,128 个采样/周期事件报告
  • 波形评估软件
  • 事件序列(SOE)和事件历史

SEL 734B 控制
SEL-734B 可作为独立设备与Accusense®电压传感器配对使用,也可与电容器组配对使用。SEL-734B 具有先进的电能质量功能,可以测量高达 50 次谐波的频率、12 个负载数据轮廓记录器和高达 8kHz 的事件采样捕获率。通过实时数据和事件记录分析电网性能。

  • 故障波形记录
  • 波形评估软件
  • 事件序列(SOE)和事件历史

对于现场就绪设计,Accusense® 可配置为

避雷器:
避雷器可集成到框架上,其主导线连接到 Accusense 端子上,并连接接地带。

控制电源变压器:
油 PT 或固体介质 PT 均可添加到Accusense®框架中。主连接可与Accusense®传感器相连,并可提供硬接线或连接交流电缆与控制器相连。

完全连接的控制电缆:
默认情况下,Diamondback 的开关和控制装置均连接有坚固的 37 针连接器接口。
