开关设备基础知识：工作原理、类型和组件

开关设备的工作原理

开关设备通过隔离特定组件来进行维护或维修。它通过故障断路器、断路器和开关设备控制电力流。检测到故障时，开关设备会迅速隔离故障，同时保持系统其他部分通电。一旦问题得到解决，电路就可以安全地重新通电。安全功能对开关设备的功能至关重要，其中过流保护在防止电路中电流过大造成损坏方面发挥着重要作用。

电气开关设备有哪些类型？

电气开关设备主要有三种类型：低压 (LV)、中压 (MV) 和高压 (HV)。

低压（LV）开关设备

低压（LV）开关设备用于各行各业，可调节 1 千伏以下的系统。它常见于电压较低的住宅、商业和工业环境中。

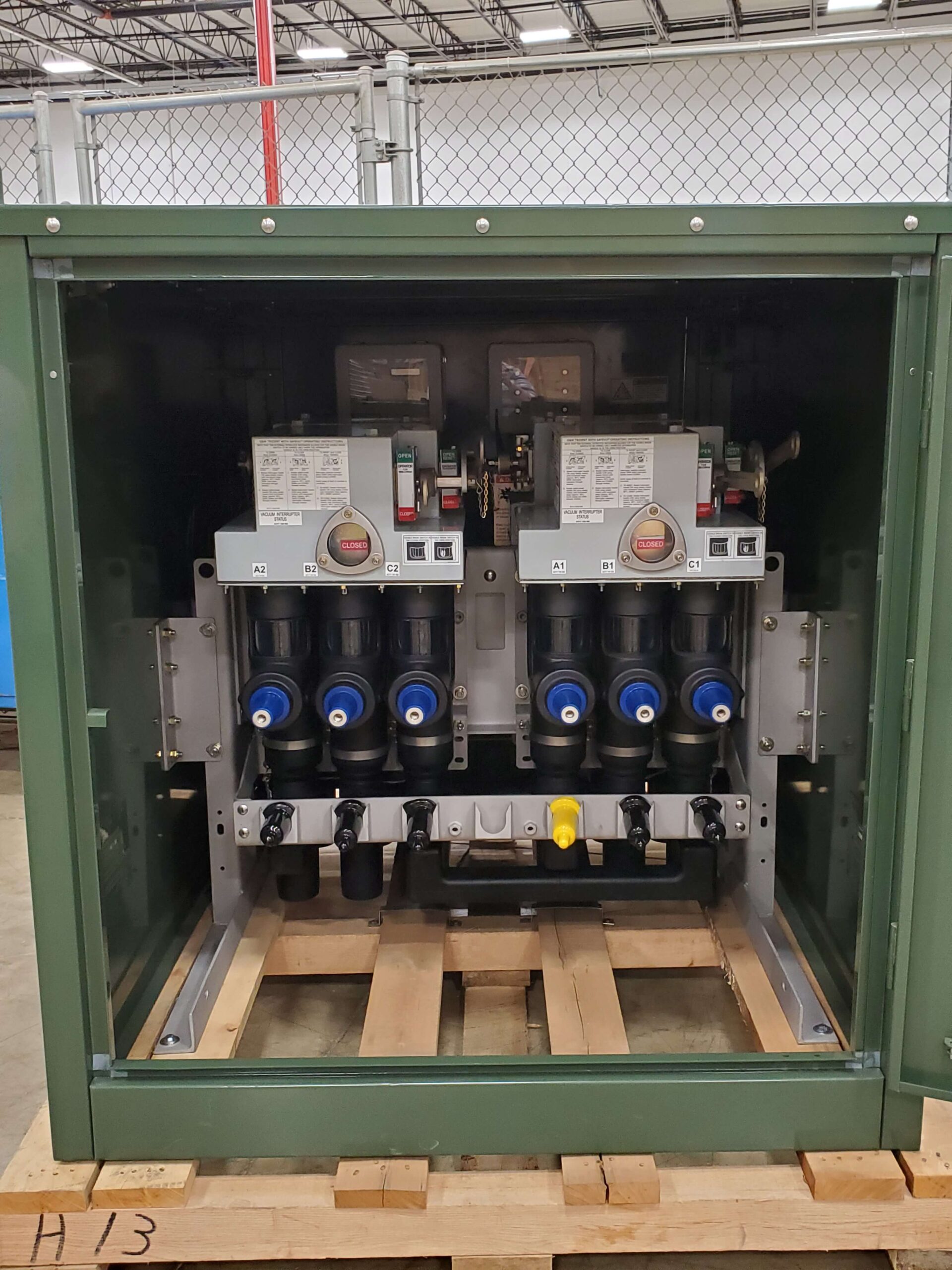

中压开关设备

中压（MV）开关设备适用于电压从 1kV 到 35kV 的系统。通常用于公用事业配电、数据中心、医院和其他商业及工业应用，为中压系统提供更强的保护和控制。

高压（HV）开关设备

高压（HV）开关设备设计用于处理 35 千伏以上的电压。它通常与输电网络有关，也可用于大型工业厂房。高压开关设备在确保安全、可靠的长距离电力传输方面发挥着关键作用。

按绝缘分类的开关设备

开关设备使用各种类型的绝缘材料来保护操作人员免受电击，并在通电部件之间形成一道屏障。以下是不同类型的绝缘材料。

空气绝缘开关设备

空气绝缘开关设备（AIS）是最常见、最经济的绝缘选择。它的设计和操作相对简单，而且以环保著称。不过，空气绝缘开关设备也有一些缺点，例如介电强度低，绝缘性能相对较差，需要较大的设备，这在空间有限的应用中可能是一个不利因素。

气体绝缘开关设备

气体绝缘开关设备（GIS）使用六氟化硫（SF6）作为绝缘介质和灭弧介质，负载断路器和在某些情况下用于故障中断。GIS 的介电强度比 AIS 高，设计更加紧凑。它非常适合需要浸没式操作的恶劣环境。

油绝缘开关设备

油绝缘开关设备（OIS）通常用于电力系统中的高压应用。在 OIS 中，矿物油通常用作绝缘和冷却介质。OIS 具有很高的介电强度，并能提供更多的冷却优势。然而，OIS 的一个缺点是存在潜在的环境危害和漏油引发火灾的风险。

真空绝缘开关设备

真空绝缘开关设备使用真空灭弧室进行断路。它通常用于中高压应用。真空绝缘开关设备的一些优点包括介电强度高、可靠性强、维护成本低和设计紧凑。

开关设备的组件

开关设备由各种相互连接的部件组成，这些部件因具体应用而异。以下是开关设备系统中涉及的主要组件。

断路器

断路器对于保护电气系统免受过载、短路和故障的影响至关重要。它们的工作原理是在发生故障或过流时中断电流。断路器的主要功能是确保整个电网的安全性和可靠性。

故障断路器

故障断路器是一种自控机械装置，可以产生、承载和切换连续电流。它们还能检测和自动中断故障电流，但不能自动重合闸。这些设备包括一组控制元件，用于检测过电流和管理故障断路器。

断电开关

隔离开关的主要功能是对隔离设备进行安全维护或维修。这些开关通过物理方式断开电气设备与电源的连接，在维护活动中提供重要的安全措施。

保险丝

保险丝是保护电路和设备免受过流影响的保护装置。其主要功能是在电流超过预定水平时中断电流。

继电器

继电器是系统内电气参数的监视器和控制器。它们在开关设备系统的保护和自动化方面起着至关重要的作用，可确保对异常情况做出快速反应，并保持电网的整体完整性。

控制面板

控制面板是电路和设备的中央指挥和监控中心。它们为操作员提供了管理和控制各种功能的工具。控制面板由各种控制装置、指示灯和监控设备组成，对开关设备的运行和监控至关重要。
