弧闪安全:如何预防弧闪

,

预防弧闪事故需要了解发生弧闪的原因,并将主动措施、定期维护和遵守安全协议结合起来实施。以下是一些有效的策略:

进行危害分析

进行全面的危险分析是任何弧闪缓解计划的第一步。这包括计算电气系统各点的潜在能量释放。准确的测量结果有助于确定高风险区域,为安全措施提供依据,并决定应佩戴何种个人防护设备。

降低可用故障电流

降低可用故障电流可显著降低弧闪时释放的能量。这可以通过以下方式实现

  • 打开连接线运行:在维护期间,打开双电源馈电之间的连接线可降低可用故障电流。
  • 高电阻接地:采用高电阻接地系统可限制接地故障的程度,降低电弧闪烁的风险。
  • 电流限制:采用限流装置可限制故障的幅度和持续时间,降低电弧闪烁的风险。G&W Electric 提供各种电流限制解决方案,请访问以下链接: https://www.gwelectric.com/products/current-limiting-system-protection.

缩短清关时间

尽量缩短保护装置清除故障所需的时间,可以降低弧闪的严重程度。这包括使用快速断路器、保护继电器或限流装置。G&W Electric 提供各种限流解决方案,请访问以下链接:https://www.gwelectric.com/products/current-limiting-system-protection。

采用远程操作

使用远程操作开关和架设断路器可使工作人员与潜在的弧闪危险保持安全距离。

预测和预防故障

定期电网维护和预测性诊断有助于在潜在故障导致弧闪之前加以识别和处理。这包括

  • 热成像检查:使用红外摄像机检测电气设备中的热点。
  • 局部放电测试:识别可能导致故障的绝缘破坏。
  • 一次电流注入测试:向保护装置注入电流可确定保护装置是否对故障或弧闪事件做出预期响应
  • 二次电流注入测试:如果适用,则向保护装置的电子元件注入电流,以确定电子元件对故障或弧闪事件的反应是否符合预期。
  • 连续性测试:连续性测试可确保电流流向正确。如果结果不佳,则表明电气设备出现故障,从而可能引发弧闪事件。

重定向爆炸能量

设计电气系统,将电弧闪光的能量从人员身上引开,可以提高安全性。这可能需要使用抗电弧开关设备和防爆屏障。

使用适当的个人防护设备 (PPE)

确保所有人员穿戴适当的个人防护设备,如阻燃服、面罩和绝缘手套,可以保护他们免受弧闪的影响。

实施安全培训和程序

定期对员工进行有关弧闪危害和正确程序的安全培训至关重要。这包括

  • 应急培训:教授员工在发生弧闪时如何应对。
  • 锁定/挂牌程序:确保设备在维护前正确断电。
  • NFPA 70E 培训:向员工传授 NFPA 关于减少电气危险的标准。

维护电气设备

定期维护电气设备有助于防止出现可能导致弧闪的情况。这包括清洁、检查和更换磨损的部件。

张贴警告标签和标志

在设备上清楚地标注弧闪危险警告,并在地面上标注危险区域,有助于让员工了解潜在的危险。

通过实施这些策略,企业可以大大降低发生弧闪事故的风险,保护员工和企业运营。

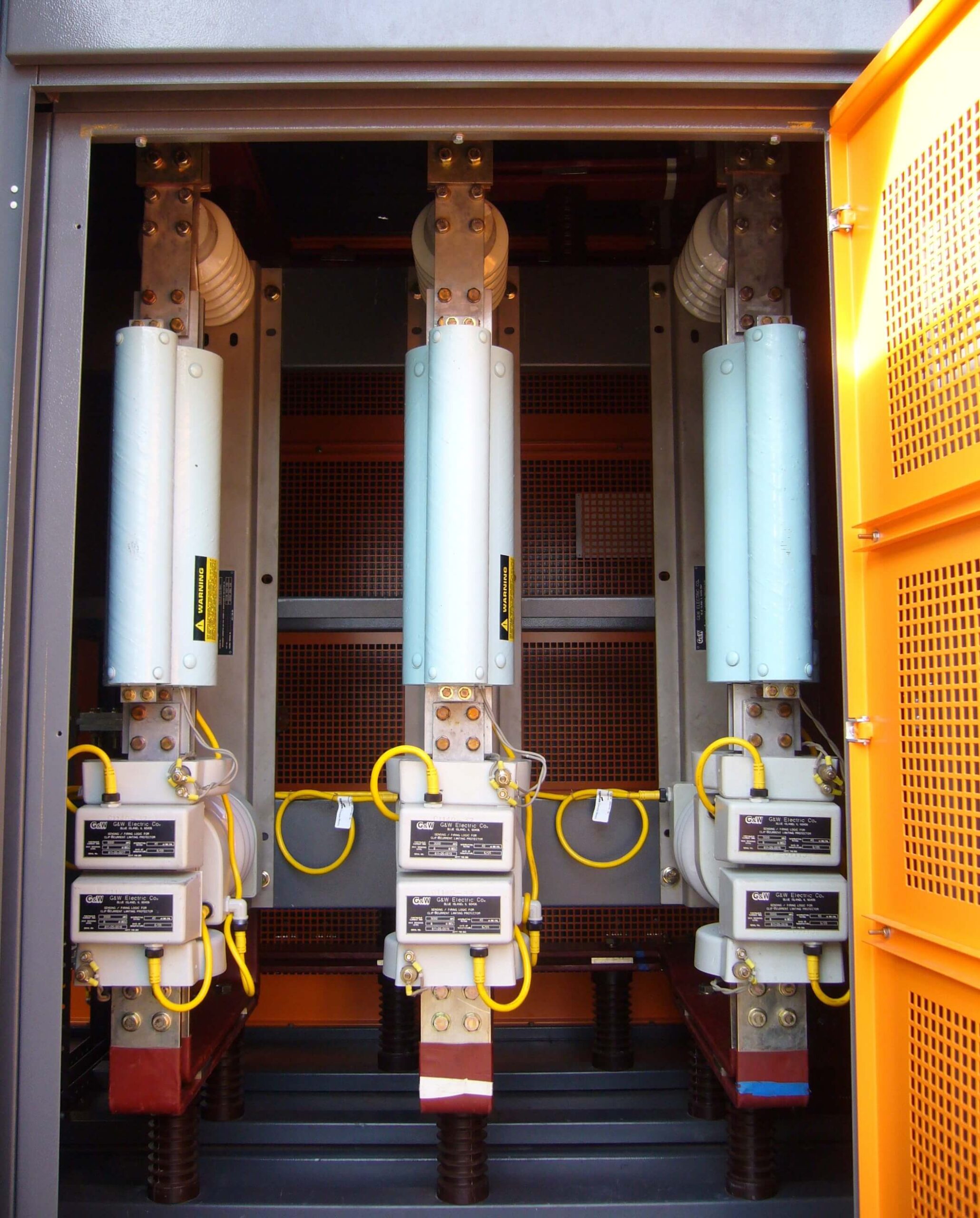

使用限流系统保护防止弧闪危险

限流系统保护对于防止弧闪事故并将其影响降至最低至关重要。

保险丝和断路器等限流装置在减少弧闪期间释放的能量方面发挥着至关重要的作用。通过限制故障电流的大小和持续时间,这些设备可以大大减少弧闪造成的潜在损害和伤害。

限流装置的工作原理

  • 降低幅度:限流装置的设计目的是在故障电流达到峰值之前将其中断。例如,限流保险丝可在不到一个半周期内清除短路,防止故障电流达到最大值。电流幅度的减小意味着可用于激发弧闪的能量减少。
  • 缩短持续时间:这些设备还能最大限度地缩短故障持续时间。通过迅速行动,它们可以限制故障电流流动的时间,从而进一步减少释放的能量。这一点尤为重要,因为弧闪期间释放的能量是电流和时间的函数。

限流装置的优点

  • 降低热量和压力:通过限制释放的能量,限流装置可降低弧闪期间产生的热量和压力。这有助于防止人员受到严重烧伤和爆炸伤害。
  • 设备损坏最小化:更低的能级意味着对电气设备的损坏更小,从而降低维修和更换成本。这也有助于保持运行的连续性,最大限度地减少停机时间。
  • 增强安全性:通过降低弧闪的严重程度,限流装置可提高工作场所的整体安全性。这对于保护员工和遵守安全法规至关重要

在实践中,实施限流保护的企业可显著降低弧闪事故的严重程度。许多企业安装限流保险丝后,弧闪能量大幅降低,从而减少了电气故障中的人员伤亡和设备损坏,这样的例子不胜枚举。

投资限流系统保护是一项积极的措施,可以挽救生命、保护设备并减少经济损失。通过限制故障电流的大小和持续时间,这些设备在降低弧闪相关风险方面发挥着至关重要的作用。

G&W Electric 提供各种电流限制解决方案,请访问以下链接:https://www.gwelectric.com/products/current-limiting-system-protection。

定期维护

定期维护对于防止弧闪、确保电气系统的安全性和可靠性至关重要。在潜在问题导致危险事故之前发现并解决它们,企业就能保护其员工、设备和运营。以下是定期维护如此重要的原因和基本任务清单:

定期维护的重要性

  • 及早发现问题:定期检查可以在绝缘磨损、连接松动和灰尘积聚等问题升级为弧闪事故之前发现它们。
  • 提高设备性能:维护良好的设备能更高效、更可靠地运行,减少可能导致弧闪的电气故障。
  • 遵守安全标准:遵守维护计划有助于确保遵守安全法规和标准,降低法律和经济处罚的风险。
  • 延长设备使用寿命:适当的维护可延长电气设备的使用寿命,从而节省维修和更换成本。
  • 提高工作场所的安全性:定期维护可最大限度地降低弧闪风险,保护员工免受严重伤害,创造更安全的工作环境。

为防止弧闪危险而执行的维护任务

以下是一份有助于防止弧闪的维护任务清单:

  • 目视检查:1. 检查电气元件是否有磨损、腐蚀和损坏迹象。

    2.检查绝缘层是否有裂缝、磨损或其他损坏。

    3.查看电气设备上和周围是否积聚灰尘、污垢和碎屑

  • 清洁:1.清除配电板、开关设备和其他设备上的灰尘和碎屑。

    2.确保通风系统畅通无阻,防止过热。

  • 拧紧连接:1.检查并拧紧所有电气连接,防止连接松动导致电弧。

    2.检查接线端子、母线和其他连接点。

  • 测试和校准:1.定期测试断路器和保险丝等保护装置,确保其正常工作。

    2.校准保护继电器和其他安全装置,以保持准确运行。

  • 热成像检查:1.使用红外摄像机检测可能显示潜在故障的热点和过热组件。

    2.及时处理发现的问题,防止设备故障。

  • 局部放电测试:1.进行局部放电测试,以确定可能导致弧闪的绝缘破损和其他问题。

    2.根据需要修理或更换故障绝缘材料。

  • 防潮:1.确保电气外壳密封良好,防止湿气侵入。

    2.在容易结露的地方使用除湿机或其他防潮措施。

  • 文档和记录保存:1.保存所有维护活动的详细记录,包括检查、测试和维修。

    2.记录发现的问题和采取的纠正措施。

  • 培训和认识:1. 为员工提供有关弧闪危害和安全工作方法的定期培训。

    2.确保所有人员都了解维护的重要性及其在防止弧闪方面的作用。

通过遵循这份检查清单并优先进行定期维护,企业可以大大降低发生弧闪事故的风险,并确保电气系统更加安全可靠。

预防弧闪的正确培训

对员工进行适当培训对于预防弧闪事故至关重要。训练有素的员工能够更好地识别危险、遵守安全规程并在紧急情况下做出有效反应。以下是培训如此重要的原因,以及一些需要考虑的具体计划和认证:

正确进行弧闪培训的重要性

  • 危险识别:培训可帮助员工识别工作环境中的潜在弧闪危险,使他们能够采取预防措施。
  • 安全规程:员工学习使用电气设备或在电气设备附近工作的正确程序,包括锁定/挂牌程序、个人防护设备 (PPE) 的使用和应急响应行动。
  • 合规性:适当的培训可确保员工和组织遵守安全法规和标准,降低法律和经济处罚的风险。
  • 信心和能力:受过培训的员工更有信心和能力胜任自己的角色,从而提高工作场所的整体安全和效率。

特定培训计划和认证

NFPA 70E 培训:

  • NFPA 70E – 工作场所电气安全标准:该标准涵盖了与电气安全相关的工作实践要求,以保护工人免受电气危险(包括弧闪)的伤害。它包括危险评估、个人防护设备和安全工作实践等主题。
  • OSHA.com NFPA 70E 认证:来自 OSHA 的在线课程,提供有关 NFPA 70E 标准的全面培训,帮助员工了解并减少电气危险。
  • NFPA 70E,工作场所电气安全标准在线培训系列:来自 NFPA 的在线课程,提供有关 NFPA 70E 标准的全面培训,帮助员工了解并减少电气危险。

弧闪安全培训:

  • 在线合规培训:有许多在线课程涵盖与弧闪相关的基本电气概念、危险控制措施和安全标准。这些课程专为在电弧闪光危险附近工作的人员设计,包括维护人员、电工和机器操作员。
  • 美国国家职业安全与健康管理局基金会弧闪电气安全认证:该在线课程由美国职业安全与健康管理局(OSHA)提供,让您详细了解弧闪危害、NFPA 70E 法规和降低风险的最佳实践。

OSHA 培训:

  • OSHA 29 CFR 1910 Subpart S:该法规涵盖了一般行业的电气安全要求。基于该标准的培训计划可帮助员工了解预防弧闪事故所需的具体安全措施。本文件

投资适当的培训和认证计划是预防弧闪事故的积极步骤。通过向员工传授所需的知识和技能,企业可以创造更安全的工作环境,降低受伤和设备损坏的风险。

防护设备的使用

要防范弧闪,个人防护设备(PPE)的选择和使用至关重要。以下是关于弧闪暴露个人防护设备类型以及选择和使用指南的综合指南:

弧闪暴露的个人防护设备类型:

  • 耐电弧(AR)服装:包括用阻燃材料制成的长袖衬衫和裤子或工作服。服装的等级基于其电弧等级,即防护等级1
  • 弧闪防护服头罩:这些头罩可为头部、面部和颈部提供额外保护。
  • 面罩和头巾:为防止弧闪产生的热量和光线,面罩和头巾应与其他个人防护设备配合使用。
  • 手套:手部防护可使用具有适当电弧等级的皮手套。
  • 鞋袜:应穿绝缘和耐热的安全靴保护双脚。
  • 听力保护:有必要佩戴耳塞或耳罩,以防止弧闪产生的噪音。
  • 安全护目镜/眼镜:这对于保护眼睛免受飞溅碎片和强光的伤害至关重要。

个人防护设备的选择和使用指南

  • 了解危险:评估工作场所,以了解潜在的弧闪危害和所涉及的事故能量水平。
  • 遵守美国国家防火协会 (NFPA) 70E:遵守美国国家防火协会 (NFPA) 70E 标准,该标准根据不同事故能量级别所需的电弧等级,为个人防护设备类别提供指导。
  • 个人防护设备类别:根据计算出的入射能量水平选择个人防护设备。NFPA 70E 概述了四种个人防护设备类别,其中第 1 类起点最低为 4 cal/cm²,第 4 类要求最低为 40 cal/cm²。
  • 分层:在弧闪个人防护设备下穿戴不熔化的阻燃内衣,以提供额外的保护层。确保避免穿着聚酯等合成材料,因为这些材料在发生弧闪时会熔化并附着在皮肤上。
  • 检查和维护:定期检查个人防护设备是否有损坏或磨损。根据 NFPA 70E 和制造商的指导原则,在必要时维护和更换个人防护设备,以确保其有效性。
  • 培训:确保对所有人员进行正确使用、穿脱个人防护设备以及了解其局限性的培训。

通过遵守这些准则并确保所有个人防护设备都经过适当的评级和维护,工人可以大大降低因暴露于电弧闪光而受伤的风险。请记住,个人防护设备是最后一道防线,因此必须采取全面的安全措施,包括在可能的情况下切断设备电源,以防止发生弧闪事故。

执行安全协议

要最大限度地降低弧闪风险,需要采取包括工程控制、工作实践和安全规程在内的综合方法。以下是最大限度降低弧闪风险的基本安全规程:

工程控制

1.弧闪研究:进行弧闪危害分析,以确定事故能量水平并定义闪光保护边界。

2.设备标签:在电气设备上标注弧闪边界、事故能量和所需个人防护设备类别。

3.设备维护:定期维护电气设备可以防止可能导致弧闪的故障。

工作实践

1.给设备断电:在可能的情况下,在对电气设备进行操作前先切断其电源。

2.使用绝缘工具:使用绝缘工具和设备,以降低意外触电的风险。

3.适当培训:确保所有工人都接受过安全工作方法培训,并了解与电气工作相关的风险。

安全协议

1.制定安全计划:根据 OSHA 标准和 NFPA 70E 制定并实施电气安全计划。

2.工作许可证:对在暴露在外的通电导体或电路部件上或其附近的工作实施许可制度。

3.事故能量分析:进行事故能量分析,以确定任务所需的适当个人防护设备和工具。

4.锁定/挂牌(LOTO):应用 LOTO 程序,确保工作时设备保持断电状态。

5.边界意识:培训工人远离弧闪边界,除非他们经过培训并穿戴适当的个人防护设备。

6.应急响应:制定应急计划,包括对人员进行急救和心肺复苏培训。

通过遵循这些规程,企业可以创建一个更安全的工作环境,从而大大降低发生弧闪事故的可能性。请记住,通过设计和安全工作实践进行预防是最大限度降低弧闪风险的关键。

为团队配备适当的限流装置,防止弧闪事故发生

总之,拥有合适的电气设备来防止弧闪的重要性怎么强调都不为过。弧闪事故对电气工人的安全和福祉构成重大风险,可能导致严重伤害甚至死亡。弧闪事故造成的经济损失也是巨大的,包括设备损坏、停产和法律责任。

投资适当的电气设备并实施全面的安全协议不仅是遵守法规的问题,也是保护工人的道德义务。高质量、维护良好的设备可以减少可能导致电弧闪烁的电气故障。与包括风险评估、定期培训和遵守 NFPA 70E 等安全标准在内的强大电气安全计划相结合,正确的设备将成为针对电气危险的深度防御战略中不可或缺的一部分。

请记住,为防止弧闪而采取的每一项措施都是朝着确保人员安全和设施顺利运行迈出的一步。这是对安全文化的一种承诺,将工人的生命和电气系统的完整性放在首位。因此,企业必须投资正确的电气设备,并不断寻求电气安全实践的改进。让我们共同努力,为所有人创造一个更加安全的工作环境。
